エイトロックS（ホースガイド付き）　E-ELS-GN

●ホースガイド付き…継手とホースのアッセンブリ部を保護することでホースの折れを防止できます。●専用継手…自社ホースの寸法公差に合わせて開発。ホース、継手の選定ミスによる漏れ、抜けの不具合から解消。●安全性…ホースの種類によって使用温度範囲と使用圧力を明確化しています。●取付け作業の標準化…エイトロックシリーズはナットを奥まで締め付けるだけで誰でも均一にホースに継手を取り付けられます。 タケノコニッ…

品名	エイトロックS（ホースガイド付き）　E-ELS-GN
内径	12mm〜25mm
外径	18mm〜33mm
耐熱温度
特徴

SUS304　SUS316　SUS316L　BA管

サイズラインナップが豊富なSUS304とSUS316、SUS316LのBA管です。

品名	SUS304　SUS316　SUS316L　BA管
内径
外径
耐熱温度
特徴	サイズラインナップが豊富なSUS304とSUS316、SUS316LのBA管です。

SUS304　SUS316　BA管コイル巻き

サイズラインナップが豊富なSUS304とSUS316のBA管　コイル巻き品です。

品名	SUS304　SUS316　BA管コイル巻き
内径
外径
耐熱温度
特徴	サイズラインナップが豊富なSUS304とSUS316のBA管　コイル巻き品です。

ステンレスチューブ

標準仕様はSUS316・シームレス・光輝焼鈍（ブライトアニール＝BA）管です。◇BA管BA管はステンレスの光沢をそのまま残した表面を有しています。BA管はステンレスの酸化や脱炭を防止するために、還元性又は中毒ガス雰囲気炉・真空炉で熱処理されます。製品の寸法精度も高く（外径1/2inch以下の外径公差±0.05mm内径公差±0.07mm程度）、真円度、硬度も安定しています。肌荒れ、電解腐食が発生しに…

品名	ステンレスチューブ
内径
外径	1.59mm〜25.4mm
耐熱温度
特徴	標準仕様はSUS316・シームレス・光輝焼鈍（ブライトアニール＝BA）管です。

ステンレスパイプ(化粧パイプ#400)

材質：ステンレス（SUS304）肉厚：1mm

品名	ステンレスパイプ(化粧パイプ#400)
内径
外径
耐熱温度
特徴	材質：ステンレス（SUS304）肉厚：1mm

ステンレスシームレスパイプ

品名	ステンレスシームレスパイプ
内径
外径	10mm〜30mm
耐熱温度
特徴

内面フッ素樹脂ｺｰﾃｨﾝｸﾞｽﾄﾚｰﾄSUSﾊﾟｲﾌﾟ

薬液が直接金属に触れるため、さまざまな問題が発生してしまいます。当社のBA管は、内面に撥水性、密着性に優れたフッ素樹脂コーティングを施しています。フッ素樹脂が持つ多くの特性が、課題解決へと導きます。内面コーティング　：FCX-830P(PFA)FCX-830P(PFA)コーティングの特性FCX-830P(PFA)耐熱温度 約250℃撥水性 ◎密着性 ◎塗膜伸び ◎耐薬品性 ○鉛筆硬度 H色調 ダー…

品名	内面フッ素樹脂ｺｰﾃｨﾝｸﾞｽﾄﾚｰﾄSUSﾊﾟｲﾌﾟ
内径	mm〜7.75mm
外径	mm〜9.53mm
耐熱温度
特徴	薬液が直接金属に触れるため、さまざまな問題が発生してしまいます。当社のBA管は、内面に撥水性、密着性に優れたフッ素樹脂コーティングを施しています。フッ素樹脂が持つ多くの特性が、課題解決へと導きます。

内面フッ素樹脂ｺｰﾃｨﾝｸﾞSUSｺｲﾙ管

化学プラントや液晶プラントでは、定尺の直管を溶接しますが、純度が低下してしまいます。また、純度の低下だけでなく、溶接や点検に時間がかかります。溶接を必要としない場合でも、BAコイル管は継手を必要としないため、半導体、医薬、液晶、分析器など多くの業界で採用されています。しかし薬液が直接金属に触れるため、さまざまな問題が発生してしまいます。当社のBAコイル管は、内面に撥水性、密着性に優れたフッ素樹脂コ…

品名	内面フッ素樹脂ｺｰﾃｨﾝｸﾞSUSｺｲﾙ管
内径	1mm〜6mm
外径	3mm〜8mm
耐熱温度
特徴	当社のBAコイル管は、内面に撥水性、密着性に優れたフッ素樹脂コーティングを施しています。フッ素樹脂が持つ多くの特性が、課題解決へと導きます。

極細、極薄SUSパイプ/規格品

株式会社ハギテックでは、極細、極薄のSUS304パイプを規格ラインナップしております。内径0.1～mm、外径0.3～10mm迄ラインナップ。指定長にカット等もご相談可能です。お気軽にお問い合わせ下さい。/在庫サイズは販売ロット、納期等変更になる可能性がありますので都度お問い合わせください。

品名	極細、極薄SUSパイプ/規格品
内径	0.1mm〜4.3mm
外径	0.3mm〜10mm
耐熱温度
特徴	株式会社ハギテックでは、極細、極薄のSUS304パイプを規格ラインナップしております。内径0.1～mm、外径0.3～10mm迄ラインナップ。指定長にカット等もご相談可能です。お気軽にお問い合わせ下さい…

グラスファイバーパイプ（GFRP）

規格化したグラスファイバーパイプです。軽量＆高強度で産業用途の他、釣り竿、自転車、ラジコンパーツ等としても人気のパイプです。

品名	グラスファイバーパイプ（GFRP）
内径	8mm〜26mm
外径	9mm〜29mm
耐熱温度
特徴	規格化したグラスファイバーパイプです。軽量＆高強度で産業用途の他、釣り竿、自転車、ラジコンパーツ等としても人気のパイプです。

UDカーボンパイプ（CFRP・1方向プレリグ）

規格化したUDカーボンパイプです。一般的なカーボンで剛性は織物より優れます。艶消しの成型も可能です。引きそろえカーボンを使用し、0度方向、90度方向の構成です。軽量＆高強度で産業用途の他、釣り竿、自転車、ラジコンパーツ等としても人気のパイプです。

品名	UDカーボンパイプ（CFRP・1方向プレリグ）
内径	8mm〜26mm
外径	9mm〜29mm
耐熱温度
特徴	規格化したUDカーボンパイプです。一般的なカーボンで剛性は織物より優れます。艶消しの成型も可能です。引きそろえカーボンを使用し、0度方向、90度方向の構成です。軽量＆高強度で産業用途の他、釣り竿、自転…

3Kカーボンパイプ（CFRP・織物カーボン）

規格化した3Kカーボンパイプです。平織りと綾織りのタイプがあります。軽量＆高強度で産業用途の他、釣り竿、自転車、ラジコンパーツ等としても人気のパイプです。穴あけ加工に適しています。艶消しの成型も可能です。

品名	3Kカーボンパイプ（CFRP・織物カーボン）
内径	8mm〜25mm
外径	9mm〜29mm
耐熱温度
特徴	規格化した3Kカーボンパイプです。平織りと綾織りのタイプがあります。軽量＆高強度で産業用途の他、釣り竿、自転車、ラジコンパーツ等としても人気のパイプです。穴あけ加工に適しています。艶消しの成型も可能で…

ESチューブ　クリーン・帯電防止チューブ

○ 帯電防止性能○ クリーン○ 経済性○ 流体使用流体： 空気（クリーンエアー）・純水・フッ素系不活性液体使用温度範囲： 空気-50℃～+80℃フッ素系不活性液体-50℃～+50℃ ●使用温度と最高圧力の関係（参考データ）・40℃時　表示圧力の約80%・60℃時　表示圧力の約60%・60℃時　表示圧力の約60%＜改善例＞絶縁破壊： 一般樹脂チューブに絶縁流体を流すと、チューブが帯電し、絶縁破壊を引…

品名	ESチューブ　クリーン・帯電防止チューブ
内径	2.5mm〜9.56mm
外径	4mm〜12.7mm
耐熱温度	〜80℃
特徴	○ 帯電防止性能○ クリーン○ 経済性○ 流体使用流体： 空気（クリーンエアー）・純水・フッ素系不活性液体使用温度範囲： 空気-50℃～+80℃フッ素系不活性液体-50℃～+50℃ ●使用温度と最高圧…

FUKチューブ　スポット溶接用柔軟難燃チューブ（UL94-V0相当）

○ 柔軟性に優れる ○ 耐摩耗性・滑り性に優れる○ 内径UP品をラインナップ（流量増）○ 配管時の皮むき不要で作業効率アップ使用流体： 空気・水使用温度範囲： 空気-40℃～+80℃水0℃～+60℃　（凍結なきこと）●耐摩耗性（参考データ）・ｳﾚﾀﾝ系難燃ﾁｭｰﾌﾞ　0.043cm3　センチメートル・FUKﾁｭｰﾌﾞ　0.019cm3　センチメートル●使用温度と最高圧力の関係（参考データ）・40℃…

品名	FUKチューブ　スポット溶接用柔軟難燃チューブ（UL94-V0相当）
内径	6mm〜12mm
外径	4mm〜8.5mm
耐熱温度	〜80℃
特徴	○ 柔軟性に優れる ○ 耐摩耗性・滑り性に優れる○ 内径UP品をラインナップ（流量増）○ 配管時の皮むき不要で作業効率アップ使用流体： 空気・水使用温度範囲： 空気-40℃～+80℃水0℃～+60℃　…

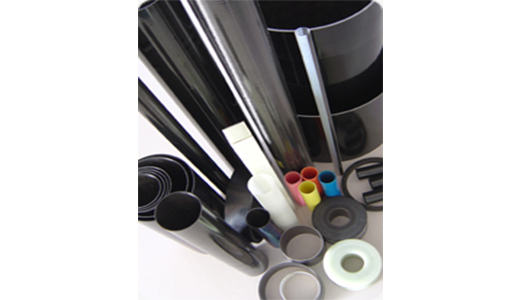

FRP・CFRPカーボンパイプ（受注製作品）

FRPは石油精製品類に属し、その中でも分類上、プラスチック類になります。それぞれに長所や短所があり、それらをよく知った上で適した材料を使うことが重要です。 FRPは前述の通り、強くて軽く、錆びないという特徴がありますから、木だと腐ってしまうところや、金属だと錆びてしまうところ、あるいはこれらよりも軽くて強度が必要なところ等がFRPの活躍の場になります。又、FRPは使用する繊維によって、異なった特徴…

品名	FRP・CFRPカーボンパイプ（受注製作品）
内径
外径
耐熱温度
特徴	オーダーメイドにて希望とするサイズ・長さにてFRPパイプ製作致します。

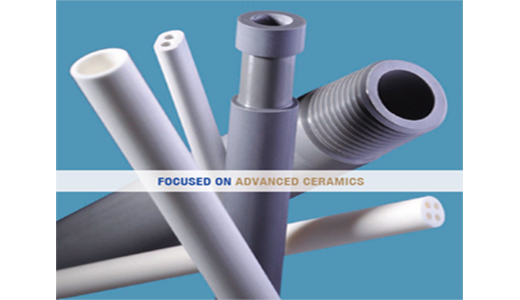

セラミックチューブ

“熱に強い”マクダネルセラミック米国マクダネル社は、90年以上の経験と開発力により、テクニカルセラミックのリードカンパニーとして、高品質のセラミックチューブを作り続け、マクダネルセラミックは、世界中のあらゆる分野で、幅広く応用・使用されています。■マクダネルセラミック－チューブサイズ外径 φ0.5mm～φ400mm長さ L=1mm～4,000mm穴数、両端処理（オープン、片側閉じ）はご相談に応じま…

品名	セラミックチューブ
内径	0.2mm〜88.9mm
外径	0.51mm〜95.25mm
耐熱温度
特徴	“熱に強い”マクダネルセラミック米国マクダネル社は、90年以上の経験と開発力により、テクニカルセラミックのリードカンパニーとして、高品質のセラミックチューブを作り続け、マクダネルセラミックは、世界中の…

HAGITECカスタムチューブ

株式会社ハギテックではご要望の材質で、0.1㎜刻みで内、外径を設定し各種樹脂チューブを供給します。（対応可能材質：スーパーエンプラ～汎用樹脂、ゴム)

品名	HAGITECカスタムチューブ
内径
外径
耐熱温度
特徴	株式会社ハギテックではご要望の材質で、0.1㎜刻みで内、外径を設定し各種樹脂チューブを供給します。（対応可能材質：スーパーエンプラ～汎用樹脂、ゴム)

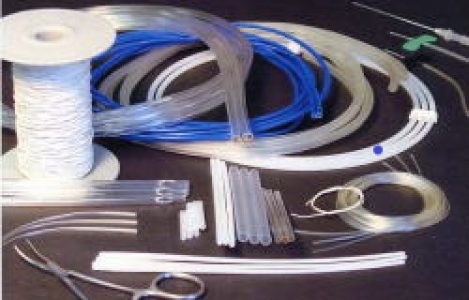

医療向け HAGIカスタムチューブ （特殊サイズ 各種熱可塑性樹脂チューブ・パイプ＆ゴムチューブ）

医療向けHAGIカスタムチューブは、お客様の要求される寸法精度及び、要求特性に合致させるとともに、医療向け製品として最も重用視されている清潔さを確保するために、防塵対策を施した医療用専用ライン等での製作も可能です。

品名	医療向け HAGIカスタムチューブ （特殊サイズ 各種熱可塑性樹脂チューブ・パイプ＆ゴムチューブ）
内径
外径
耐熱温度
特徴	医療向けHAGIカスタムチューブは、お客様の要求される寸法精度及び、要求特性に合致させるとともに、医療向け製品として最も重用視されている清潔さを確保するために、防塵対策を施した医療用専用ライン等での製…

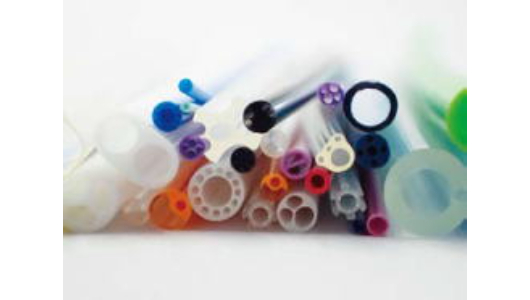

特殊形状　マルチルーメン

複数のルーメンまたは管路を有する特殊な押出成形品マルチルーメンは各種樹脂製で、すべて特注設計です。■ 製作可能材料各種フッ素樹脂（PTFE、PFA、FEP、PVDF）、PEEK、ポリイミド、ポリプロピレン、ナイロンエラストマー（ペバックス）、ウレタン（TECOFLEX）、ポリエチレン、ポリエステルエラストマー（ハイトレル）、スチレンエラストマー、シリコーンゴム等。USP Class IV やISO…

品名	特殊形状　マルチルーメン
内径
外径
耐熱温度
特徴	複数のルーメンまたは管路を有する特殊な押出成形品マルチルーメンは各種樹脂製で、すべて特注設計です。

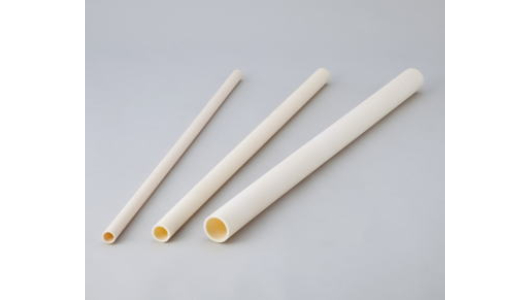

磁製チューブ（アルシント）

耐食性・耐熱衝撃性に優れています。測温用熱電対・各種機器用の絶縁管及び保護管等に適しています。材質：アルミナ（Al2O3）99.5％　曲げ強さ：1000kg/cm2　耐熱温度：1900℃　定尺（最大長さ）：1m

品名	磁製チューブ（アルシント）
内径	22mm〜80mm
外径	28mm〜90mm
耐熱温度	〜1800℃
特徴	耐食性・耐熱衝撃性に優れています。測温用熱電対・各種機器用の絶縁管及び保護管等に適しています。材質：アルミナ（Al2O3）99.5％　曲げ強さ：1000kg/cm2　耐熱温度：1900℃　定尺（最大長…

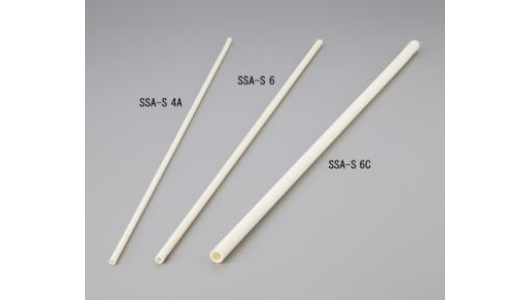

アルミナ保護管

耐熱性・耐食性に優れています。化学組成：Al2O3／99.6％、SiO2／0.1％　耐熱温度：1800℃　かさ密度：3.9g/cm3　定尺（最大長さ）：1m片側封止

品名	アルミナ保護管
内径	4mm〜9mm
外径	6mm〜13mm
耐熱温度	〜1800℃
特徴	耐熱性・耐食性に優れています。化学組成：Al2O3／99.6％、SiO2／0.1％　耐熱温度：1800℃　かさ密度：3.9g/cm3　定尺（最大長さ）：1m片側封止

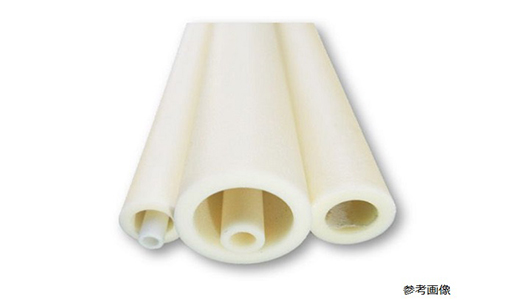

セラミック管(PT-0)

材質：Al2O3　99.6％各サイズ、600mmと1000mmの二種類の長さがあります。

品名	セラミック管(PT-0)
内径	20mm〜35mm
外径	25mm〜42mm
耐熱温度	〜1800℃
特徴	材質：Al2O3　99.6％各サイズ、600mmと1000mmの二種類の長さがあります。

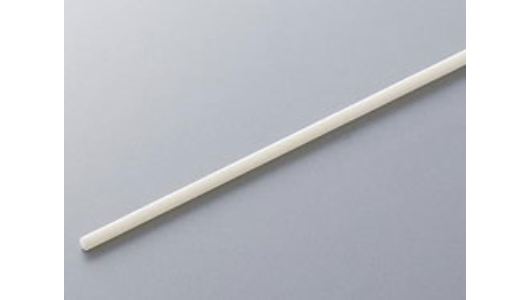

アルミナ絶縁管(アルシント)

緻密質のアルミナチューブです。■仕様化学組成：Al2O3／99.7％使用温度：1800℃曲げ強度：380MPa熱伝導率（400℃）：25W/(m/K)かさ密度：3.9g/cm3

品名	アルミナ絶縁管(アルシント)
内径	0.3mm〜2mm
外径	1.2mm〜8mm
耐熱温度	〜1800℃
特徴	緻密質のアルミナチューブです。■仕様化学組成：Al2O3／99.7％使用温度：1800℃曲げ強度：380MPa熱伝導率（400℃）：25W/(m/K)かさ密度：3.9g/cm3

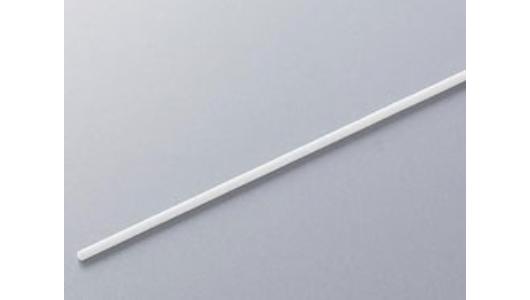

アルミナチューブ(アルシント)

緻密質のアルミナチューブです。■仕様化学組成：Al2O3／99.7％使用温度：1800℃曲げ強度：380MPa熱伝導率（400℃）：25W/(m/K)かさ密度：3.9g/cm3

品名	アルミナチューブ(アルシント)
内径	0.3mm〜0.5mm
外径	0.8mm〜1.0mm
耐熱温度	〜1800℃
特徴	緻密質のアルミナチューブです。

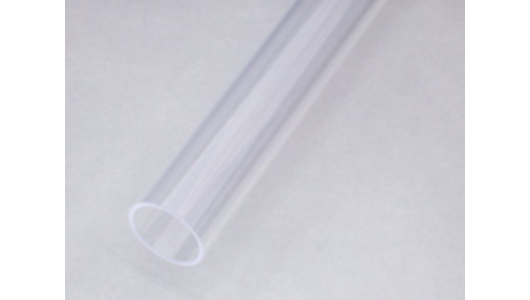

透明石英ガラスパイプ

高純度の無水珪酸を溶融した単一成分ガラスです。耐熱性、化学的安定性、光透過物性に優れています。その高純度と耐熱性という特性から半導体、光学材料として多く利用されています。○長さ：1000mm

品名	透明石英ガラスパイプ
内径	1.5mm〜305mm
外径
耐熱温度	〜1100℃
特徴	高純度の無水珪酸を溶融した単一成分ガラスです。耐熱性、化学的安定性、光透過物性に優れています。その高純度と耐熱性という特性から半導体、光学材料として多く利用されています。○長さ：1000mm

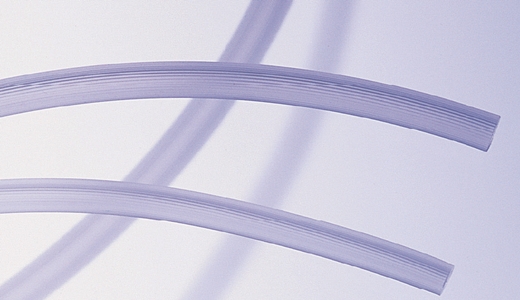

コネクティングチューブ

高い弾力性でコネクターとの接続性のよいチューブ弾力性に富むコネクティングチューブはほとんどの吸引具やコネクターに無理なく接続ができます。シリコンに比べるとはるかに廉価ながら、オートクレーブにも対応と十分な性能を持っています。■オートクレーブ滅菌（132℃）による再使用が可能です。■透明で吸引物を確認できます（吸引中につまった場合、どこにつまっているか判断できます）。■静電気が起きにくいため、ゴミが…

品名	コネクティングチューブ
内径	6mm〜7mm
外径	10mm〜11mm
耐熱温度
特徴	弾力性に富むコネクティングチューブはほとんどの吸引具やコネクターに無理なく接続ができます。シリコンに比べるとはるかに廉価ながら、オートクレーブにも対応と十分な性能を持っています。
