製品詳細

セラミックチューブ

T2225

243

セラミックパイプ
セラミックパイプ
特長
“熱に強い”マクダネルセラミック
米国マクダネル社は、90年以上の経験と開発力により、テクニカルセラミックのリードカンパニーとして、高品質のセラミックチューブを作り続け、マクダネルセラミックは、世界中のあらゆる分野で、幅広く応用・使用されています。

■マクダネルセラミック－チューブサイズ
外径 φ0.5mm～φ400mm
長さ L=1mm～4,000mm
穴数、両端処理（オープン、片側閉じ）はご相談に応じます。
**外径、長さは組み合わせにより製作不可のものがあります。
**ジルコニアは最小外径6.35mm～の対応です。
内径
Min: 0.2mm ～ Max: 88.9mm
外径
Min: 0.51mm ～ Max: 95.25mm
材質
セラミック

■セラミック材料

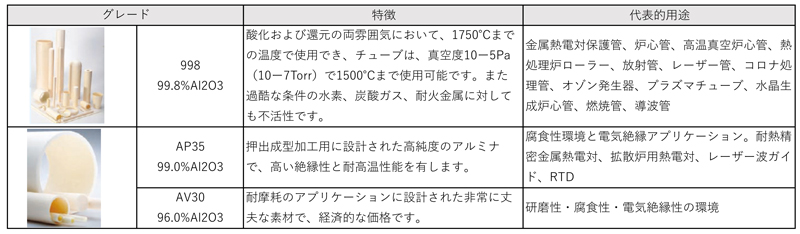

アルミナ

アルミナ（Al2O3）は、一般的にムライトより化学安定性があり、より硬く・より強く、耐火性に優れています。

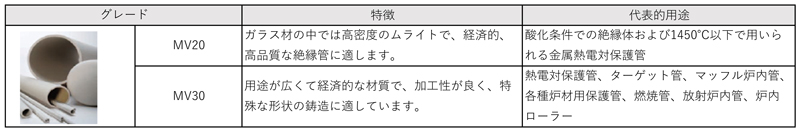

ムライト

ムライト（3Al2O3・2SiO2）は、高温度における低熱膨張率、機械的強度と弾性を併せ持った耐火性の酸化物の材質です。ガラス基質に最大の熱衝撃抵抗と強度をもたらす高密度型材として、開発されました。

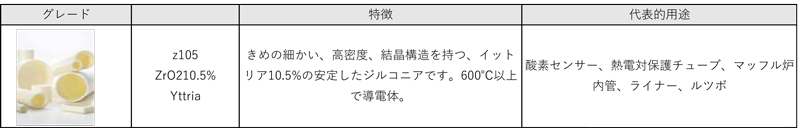

ジルコニア

ジルコニア（ZrO2）は、極めて耐火性・耐腐食性に優れた材質です。加熱・冷却の間にも亀裂や機械的な劣化が生ずる事のない立方結晶構造を持ち安定しています。

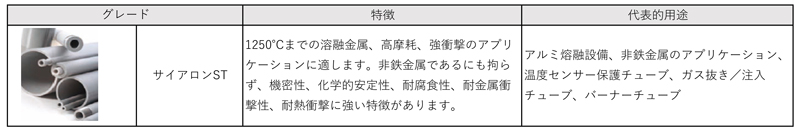

サイアロン

McDanel 社のサイアロンは、窒化ケイ素と酸化アルミニウムの合金です。この優れた耐火性材質は、窒化ケイ素セラミックの優れた強度・硬度・被破靭性・低熱膨張性と酸化アルミニウムアルミナの耐腐食性・化学的安定性・高温対応性・耐酸化性をすべて併せ持ちます。

1孔チューブ（片側開＆両端開）

コード 外径 内径
ジルコニアチューブ ムライト アルミナ99.8％ アルミナ96％ (mm) (mm)
– MVO-1600 – – 6.35 3.96
Z15-4100 – 98A-3100 – 6.35 4.78
Z15-4101 MVO-1601 98A-3101 – 7 5
Z15-4102 MVO-1603 98A-3102 – 9.53 6.35
Z15-4103 MVO-1604 98A-3103 – 11.13 7.95
Z15-4104 MVO-1605 98A-3104 – 12.7 9.53
Z15-4105 MVO-1606 98A-3105 AVO-3002 17.48 11.13
Z15-4106 MVO-1607 98A-3106 AVO-3003 19.05 12.7
Z15-4107 MVO-1608 98A-3107 AVO-3004 19.05 14.3
Z15-4108 MVO-1609 98A-3108 AVO-3005 22.23 15.88
Z15-4109 MVO-1610 98A-3109 AVO-3007 25.4 19.05
– MVO-1611 98A-3110 AVO-3009 28.58 22.23
Z15-4111 MVO-1612 98A-3111 AVO-3011 31.75 25.4
– MVO-1613 98A-3112 AVO-3012 34.93 28.58
Z15-4113 MVO-1614 98A-3113 AVO-3013 38.1 31.75
– MVO-1615 98A-3114 AVO-3014 41.28 34.93
Z15-4115 MVO-1616 98A-3115 AVO-3015 44.45 38.1
– MVO-1617 98A-3116 AVO-3016 47.63 41.28
Z15-4117 MVO-1618 98A-3117 AVO-3017 50.8 44.45
– MVO-1619 98A-3118 AVO-3018 53.98 47.63
– MVO-1620 98A-3119 AVO-3019 57.15 50.8
– MVO-1621 98A-3120 AVO-3020 60.33 53.98
– MVO-1622 98A-3121 AVO-3021 63.5 57.15
– MVO-1624 98A-3123 AVO-3023 69.85 63.5
– MVO-1626 98A-3125 AVO-3025 76.2 69.85
– MVO-1627 98A-3126 AVO-3026 82.55 73.03
– MVO-1628 – – 82.55 76.2
– MVO-1629 98A-3128 AVO-3028 88.9 79.38
– MVO-1630 – – 88.9 82.55
– MVO-1631 98A-3130 AVO-3030 95.25 85.73
– MVO-1632 – – 95.25 88.9
– MVO-1633 98A-3132 AVO-3032 101.6 92.08
– MVO-1634 – – 101.6 95.25
– MVO-1635 98A-3133 AVO-3034 107.95 98.43
– MVO-1637 98A-3135 AVO-3036 114.3 104.78
– MVO-1639 98A-3137 AVO-3038 120.65 111.13
– MVO-1641 98A-3139 AVO-3040 127 117.48
– MVO-1643 98A-3141 AVO-3042 133.35 123.83
– MVO-1644 98A-3142 AVO-3043 139.7 127
– MVO-1645 – – 139.7 130.18
– MVO-1650 98A-3146 AVO-3047 152.4 139.7
– MVO-1655 – – 165.1 149.23
– – 98A-3150 AVO-3051 165.1 152.4
– MVO-1657 – – 171.45 155.58
– – 98A-3152 AVO-3053 171.45 158.75
– MVO-1659 – – 177.8 161.93
– – 98A-3154 AVO-3055 177.8 165.1
– MVO-1663 – – 190.5 174.63
– – 98A-3158 AVO-3060 190.5 177.8
– – 98A-3166 AVO-3068 215.9 203.2
– MVO-1673 – – 241.3 225.43
– – 98A-3174 AVO-3075 241.3 　

※取り消し線の製品は現在、生産中止です。(2015/10/1)
※大口径品につきましては、別途お問合せください。

１孔チューブ細径(両側開)

コード 外径 内径
ムライト アルミナ99.8% アルミナ99% (mm) (mm)
– AXS-0713 APS-0603 0.51 0.2
– AXS-0714 APS-0606 0.64 0.3
MRS-0103 AXS-0717 – 0.79 0.51
– – APS-0609 0.89 0.51
– AXS-0720 APS-0612 1.19 0.41
MRS-0106 AXS-0723 APS-0615 1.57 0.79
MRS-0109 AXS-0726 APS-0618 1.98 1.19
– AXS-0729 APS-0621 2.39 1.57
MRS-0112 – – 2.49 1.57
MRS-0115 AXS-0732 APS-0624 3.18 1.57
MRS-0118 – – 3.18 2.39
MRS-0121 AXS-0735 APS-0627 3.96 2.39
MRS-0124 AXS-0738 APS-0630 4.75 1.57
MRS-0127 AXS-0741 APS-0633 4.75 2.39
MRS-0130 – – 4.75 3.18
MRS-0133 – – 5.56 2.39
– AXS-0744 APS-0636 5.56 2.77
MRS-0136 – – 5.56 3.18
– AXS-0747 APS-0639 6.35 1.57
MRS-0139 – – 6.35 2.39
MRS-0142 AXS-0750 APS-0642 6.35 3.18
MRS-0145 AXS-0753 APS-0645 6.35 4.75
MRS-0148 AXS-0756 APS-0648 7.92 4.75
– AXS-0759 – 7.92 5.54
MRS-0151 – – 7.92 6.35
MRS-0154 – – 9.53 3.18
MRS-0157 – – 9.53 4.75
MRS-0160 AXS-0762 APS-0654 9.53 6.35
MRS-0163 – – 11.1 7.92
MRS-0166 – – 12.7 4.75
MRS-0169 – – 12.7 6.35
MRS-0172 – – 12.7 7.92
MRS-0175 – – 12.7 9.53



※取り消し線の製品は現在、生産中止です。(2015/10/1)

2孔チューブ (両側開)

コード 外径 孔径（２孔）
ムライト アルミナ99.8% アルミナ99% (mm) (mm)
– AXD-0993 APR-0913 0.79 0.13
MRD-0280 AXD-0996 APR-0916 1.19 0.25
MRD-0283 AXD-0999 APR-0919 1.57 0.41
MRD-0286 AXD-1002 APR-0922 2.39 0.64
MRD-0289 AXD-1005 APR-0925 3.18 0.79
MRD-0292 AXD-1008 APR-0928 3.18 1.02
MRD-0295 – – 3.96 0.79
– AXD-1011 APR-0931 3.96 1.02
MRD-0298 – – 3.96 1.19
MRD-0301 AXD-1014 APR-0934 4.75 1.02
MRD-0304 AXD-1017 APR-0937 4.75 1.57
MRD-0307 – – 5.08 1.32
MRD-0310 – – 5.56 1.57
MRD-0313 – – 5.56 1.98
MRD-0316 – – 6.35 0.79
MRD-0319 – – 6.35 1.02
MRD-0322 AXD-1020 APR-0940 6.35 1.57
– AXD-1023 APR-0943 6.35 1.98
MRD-0325 – – 6.35 2.39
MRD-0328 – – 7.14 1.57
– AXD-1026 APR-0913 7.92 1.57
MRD-0331 – – 7.92 2.39
MRD-0334 – – 9.53 1.57
MRD-0337 – – 9.53 3.1

※取り消し線の製品は現在、生産中止です。(2015/10/1)

４孔チューブ　（両側開）

コード 外径 孔径(4孔)
ムライト アルミナ99.8% アルミナ99% (mm) (mm)
– AXF-1153 APF-1073 0.79 0.13
– AXF-1156 APF-1076 1.19 0.25
MRF-0393 AXF-1159 APF-1079 1.57 0.41
MRF-0396 AXF-1162 APF-1082 2.39 0.51
MRF-0399 AXF-1165 APF-1085 3.18 0.51
– AXF-1168 APF-1088 3.96 0.79
– AXF-1171 APF-1091 4.75 0.79
MRF-0402 AXF-1174 APF-1094 4.75 1.19
– AXF-1177 APF-1097 5.54 1.27
MRF-0405 AXF-1180 APF-1100 6.35 1.57
– AXF-1183 APF-1103 7.92 1.57
MRF-0408 – – 7.92 2.31

※取り消し線の製品は現在、生産中止です。(2015/10/1)

無垢棒（穴なし）

コード 外径
アルミナ99.8% アルミナ99% (mm)
AXR-1283 ASR-1233 0.79
AXR-1286 ASR-1236 1.57
AXR-1287 – 2.01
AXR-1288 – 2.49
AXR-1289 ASR-1239 3.18
AXR-1292 ASR-1242 4.75
AXR-1295 ASR-1245 6.35
AXR-1298 ASR-1248 7.92
AXR-1301 ASR-1251 9.53
AXR-1304 ASR-1254 11.1
AXR-1307 ASR-1257 12.7

※取り消し線の製品は現在、生産中止です。(2015/10/1)

仕様違い製品

セラミックチューブ
アルミナチューブ(アルシント)
アルミナ保護管
アルミナ絶縁管(アルシント)
