製品詳細
ポリウレタンチューブ（一般配管用 10色）
T2157
312
- 特長
- ●柔軟性に優れ、小さな曲げ半径を必要とする一般空気配管に最適。
●チューブカラーが10色と豊富で、用途別に色分けする事や機器と同色で配管する事ができます。
●チューブをカットする時に便利なカットマークが約500ｍｍ間隔で表示。
●使用温度範囲 空気の場合：-20～70℃（凍結無き事）
水の場合：-15～60℃（凍結無き事）
●使用流体、使用圧力/下記規格表の下の参考データ参照。
- 内径
- Min: 1mm ～ Max: 11mm
- 外径
- Min: 1.8mm ～ Max: 16mm
- 材質
- ウレタン（PU）
- RoHS2
- 対応品
- 耐熱
- 〜70℃
- 色

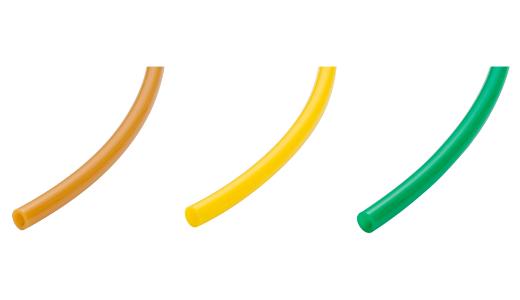

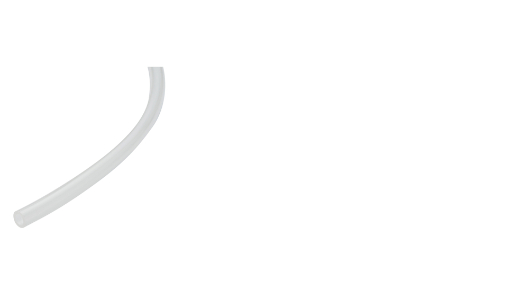

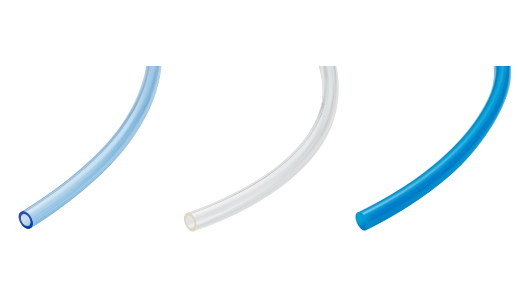

- 黒、赤、橙、黄土、黄、緑、青、透明青、透明、乳白
ミリサイズ
◇規格表
| コード…① | 外径 | 内径 | 定尺…② | 標準色/色コード…③ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | m | 黒 | 赤 | 橙 | 黄土 | 黄 | 緑 | 青 | 透明青 | 透明 | 乳白 | |
| UB01810 | 1.8 | 1 | 20 | ● | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB0212 | 2 | 1.2 | 20 | ● | – | – | – | – | – | – | ●※1 | ●※1 | – |
| UB0320 | 3 | 2 | 20/50/100 | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB0425 | 4 | 2.5 | 20/50/100 | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB0640 | 6 | 4 | 20/50/100 | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB0850 | 8 | 5 | 20/50/100 | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB1065 | 10 | 6.5 | 20/50/100 | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB1280 | 12 | 8 | 20/50/100 | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB1611 | 16 | 11 | 20 | ● | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ●※1 | ○※1 |
| UB1/8 | 3.18 | 2 | 20 | ● | – | ●※2 | – | – | – | – | – | – | – |
| UB5/32 | 4 | 2.5 | 20/100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ |
| UB3/16 | 4.76 | 2.99 | 20/100 | ● |
– |
●※2 | – | – | – | – | – | – | – |
| UB1/4 | 6.35 | 4.15 | 20/100 | ● | – | ●※2 | – | – | – | – | – | – | – |
| UB5/16 | 8 | 5 | 20/100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ |
| UB3/8 | 9.53 | 5.99 | 20/100 | ● | – | ●※2 | – | – | – | – | – | – | – |
| UB1/2 | 12.7 | 8.5 | 20/100 | ● | – | ●※2 | – | – | – | – | – | – | – |
| UB5/8 | 16 | 11 | 20 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ |
※1：色物は20m･100m物のみ。50m巻は黒となります。
※色コード：黒－B、赤－R、橙－O、黄土－YB、黄－Y、緑－G、青－BU、透明青－CB、透明－C、乳白－W
＊1：色物は20m･100m物のみ。50m巻は黒となります。
＊2：受注生産品
＊受注生産で、チューブ指定長によるカット販売も致しております。
お問い合わせ下さい。
インチサイズ
◇規格表
| コード…① | 外径 | 内径 | 定尺…② | 標準色/色コード…③ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | m | 黒 | 赤 | 橙 | 黄土 | 黄 | 緑 | 青 | 透明青 | 透明 | 乳白 | |
| UB1/8 | 3.18 | 2 | 20/100 | ● | – | ● | – | – | – | – | – | – | – |
| UB5/32 | 4 | 2.5 | 20/100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ |
| UB3/16 | 4.76 | 2.99 | 20/100 | ● | – | ● | – | – | – | – | – | – | – |
| UB1/4 | 6.35 | 4.15 | 20/100 | ● | – | ● | – | – | – | – | – | – | – |
| UB5/16 | 8 | 5 | 20/100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ |
| UB3/8 | 9.53 | 5.99 | 20/100 | ● | – | ● | – | – | – | – | – | – | – |
| UB1/2 | 12.7 | 8.5 | 20/100 | ● | – | ● | – | – | – | – | – | – | – |
| UB5/8 | 16 | 11 | 20 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ○ |
