製品詳細

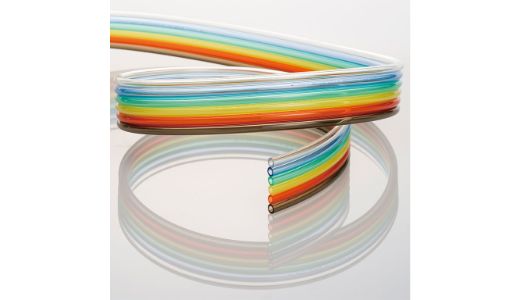

フラットチューブ(軟質ポリウレタンチューブ)
T2394
312
- 特長
- ●柔軟性に優れた多芯チューブ。
●軟質で複動の駆動機器など、複数の配管がスッキリ
行えます。 軟質ポリウレタン（UB）を使用。
●ブラック2芯は、片側のチューブに識別ライン付き。
配管ミスを未然に防止。
●カットマークを約500mm間隔で表示。
チューブをカットする時に便利。
※カットマークは目安であり、寸法を保証するものでは
ありません。
●受注生産にて、芯数・形状・カラーを自由に製作。
使用流体：空気、水（条件有※1～※3）
最高使用圧力（20℃65％RH時）：0.8MPa（※4）
使用真空圧力：-100ｋPa
使用温度範囲：-15～60℃（凍結なきこと）
- 内径
- Min: 2mm ～ Max: 8mm
- 外径
- Min: 3mm ～ Max: 12mm
- 材質
- ウレタン（PU）
- RoHS2
- 対応品
- 耐熱
- 〜58℃
- 色
- ブラック、レッド、オレンジ、イエローブラウン、イエロー、グリーン、 ブルー、クリアブルー、クリア、ミルクホワイト
◇寸法表
| 型式 | 外径 | 内径 | 定尺 | チューブカラー（※1） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (φmm) | (φmm) | （m） | B | R | O | YB | Y | G | BU | CB | C | W | |
| UQ03-□F-20-** | 3 | 2 | 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ03-□F-100-** | 3 | 2 | 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ04-□F-20-** | 4 | 2.5 | 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ04-□F-100-** | 4 | 2.5 | 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ06-□F-20-** | 6 | 4 | 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ06-□F-100-** | 6 | 4 | 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ08-□F-20-** | 8 | 5 | 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ08-□F-100-** | 8 | 5 | 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ10-□F-20-** | 10 | 6.5 | 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ10-□F-100-** | 10 | 6.5 | 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ12-□F-20-** | 12 | 8 | 20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| UQ12-□F-100-** | 12 | 8 | 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
※1.チューブカラー B：ブラック、R：レッド、O：オレンジ、YB：イエローブラウン、Y：イエロー、
G：グリーン、BU：ブルー、、CB：クリアブルー、C：クリア、W：ミルクホワイト
■お問合せ方法
① ●型式番号末尾の-**に色コードをご指定下さい。
＜例＞ UQ ０６ － ２F － ２０ － BU － R
①品名 ②サイズ ③芯数 ④全長 ⑤カラー
②チューブサイズ
| 記号 | 3 | 4 | 6 | 8 | 10 | 12 |
| 外径（mm） | φ3 | φ4 | φ6 | φ8 | φ10 | φ12 |
|---|---|---|---|---|---|---|
| 内径（mm） | φ2 | φ2.5 | φ4 | φ5 | φ6.5 | φ8 |
③芯数
| 記号 | 2F | 3F※ | 4F※ | 5F※ | 6F※ |
|---|---|---|---|---|---|
| 芯数 | 2芯 | 3芯 | 4芯 | 5芯 | 6芯 |
※同径サイズの3芯～6芯を受注生産にて対応致します。
④チューブ全長
| 記号 | 20 | 100 |
|---|---|---|
| 全長（m） | 20 | 100 |
※標準全長以外の長さにも受注生産にて対応致します。
詳細につきましては、下記の受注生産対応品についてをご覧下さい。
⑤チューブカラー
B：ブラック、R：レッド、O：オレンジ、YB：イエローブラウン、Y：イエロー、G：グリーン、
BU：ブルー、CB：クリアブルー、C：クリア、W：ミルクホワイト
◆受注生産対応品について
■受注生産にて可能なチューブサイズと芯数によるフラットチューブ製作最大長さ
単位(mm)
| チューブ外径（mm） | |||||||
|---|---|---|---|---|---|---|---|
| φ3 | φ4 | φ6 | φ8 | φ10 | φ12 | ||
| 芯数 | 3 | 100 | 100 | 100 | 100 | 80 | 65 |
| 4 | 100 | 100 | 100 | 75 | 60 | 50 | |
| 5 | 100 | 100 | 80 | 60 | 50 | 40 | |
| 6 | 100 | 100 | 65 | 50 | 40 | 30 | |
■受注生産にて製作可能な芯数とフラット形状
