製品詳細

極細ポリイミドチューブ

T354

090

ポリイミドチューブ
ポリイミドチューブ
特長
●USP CLASS VIに適合
●内径φ0.08～2.4mm、肉厚0.01～0.21mm
機械的、電気的、熱的、化学的特性と耐薬品性に優れた極細のポリイミドチューブです。
医療分野をはじめ、一般産業分野など、さまざまな分野で使用されています。

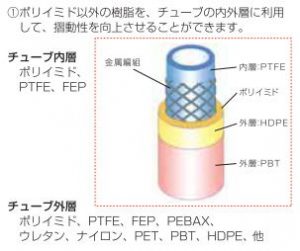

医療用とにて摺動性向上のためにPTFE含有チューブ、柔軟性向上のためにコイルチューブ、肉厚強度性向上のためにブレイドチューブもご用意しております。

◆長さ（1本あたり）
0.25～3000ｍｍ位迄

◆最小注文数量
1ｍｘ100本位から



用途
電子部品用 導体スリーブ、変圧器用絶縁体 医療用途 医療用カテーテル、医療分析器
分析バイオ用途 分注ニードル、ノズル その他 光ファイバ被覆用
内径
Min: 0.08mm ～ Max: 2.11mm
外径
Min: 0.029mm ～ Max: 2.186mm
材質
ポリイミド（PI）
耐熱
〜400℃
色
ナチュラル（アンバー）
特性(参考値） 誘電強度 4,000V/mil min 密度(@RT) 1.41Gm/cc
熱定格(@20,000時間) 220℃ 摩擦係数 0.5
耐熱性 400℃ 熱伝導率係数 35.0 x 10-5Cal/sec/cm2/℃/cm
引張強度 20,000 PSI min 熱膨張係数 4.0 x 10-5/℃
フープストレス 11,000 PSI(公称値) 耐放射性 3.0 x 109 Gamma Dose rd
限界伸び率 50%(公称値) 耐薬品性 良好

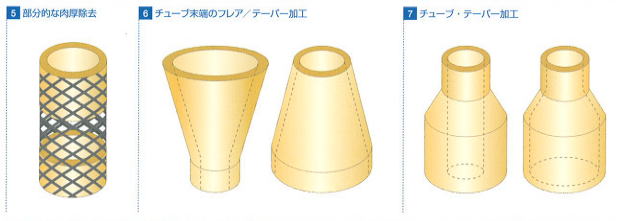

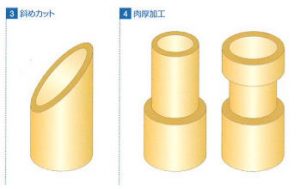

特注加工品
加工例

チューブの特殊加工承ります。
チューブの内外径、材質、色などを指定してオーダーメイドチューブの製作も可能です。



■お問い合わせ方法
●ご要望製品のコード番号と肉厚、1本あたりの長さをお知らせ下さい。
　例：D-0789、肉厚＝Grade1（0.025mm）、長さ：1m×300本等
　また特殊サイズや特注加工品はご要望の詳細仕様をご提示下さい。



◆規格表

商品コード 商品N0. 内径mm 内径inch 肉厚　GRADE1 肉厚　GRADE2
mm inch mm inch
D-0715 310 0.79 0.031 0.025 0.001 0.051 0.002
D-0716 300 0.76 0.03 0.025 0.001 0.051 0.002
D-0717 295 0.75 0.0295 0.025 0.001 0.051 0.002
D-0718 285 0.72 0.0285 0.025 0.001 0.051 0.002
D-0719 275 0.7 0.0275 0.025 0.001 0.051 0.002
D-0720 265 0.67 0.0265 0.025 0.001 0.051 0.002
D-0721 260 0.66 0.026 0.025 0.001 0.051 0.002
D-0722 250 0.64 0.025 0.025 0.001 0.051 0.002
D-0723 245 0.62 0.0245 0.025 0.001 0.051 0.002
D-0724 235 0.6 0.0235 0.025 0.001 0.051 0.002
D-0725 220 0.56 0.022 0.025 0.001 0.051 0.002
D-0726 215 0.55 0.0215 0.025 0.001 0.051 0.002
D-0727 210 0.53 0.021 0.025 0.001 0.051 0.002
D-0728 195 0.5 0.0195 0.025 0.001 0.051 0.002
D-0729 185 0.47 0.0185 0.025 0.001 0.051 0.002
D-0730 175 0.44 0.0175 0.025 0.001 0.051 0.002
D-0731 165 0.42 0.0165 0.025 0.001 0.051 0.002
D-0732 160 0.41 0.016 0.025 0.001 0.051 0.002
D-0733 155 0.39 0.0155 0.025 0.001 0.051 0.002
D-0734 150 0.38 0.015 0.025 0.001 0.051 0.002
D-0735 145 0.37 0.0145 0.025 0.001 0.051 0.002
D-0736 135 0.34 0.0135 0.025 0.001 0.051 0.002
D-0737 130 0.33 0.013 0.025 0.001 0.051 0.002
D-0738 125 0.32 0.0125 0.025 0.001 0.051 0.002
D-0739 120 0.3 0.012 0.025 0.001 0.051 0.002
D-0740 110 0.28 0.011 0.025 0.001 0.051 0.002
D-0741 100 0.25 0.01 0.025 0.001 0.051 0.002
D-0742 95 0.25 0.0098 0.025 0.001 0.051 0.002
D-0743 85 0.22 0.0087 0.019 0.00075 0.038 0.0015
D-0744 80 0.2 0.008 0.019 0.00075 0.038 0.0015
D-0745 75 0.2 0.0078 0.019 0.00075 0.038 0.0015
D-0746 68 0.18 0.0069 0.019 0.00075 0.038 0.0015
D-0747 61 0.15 0.0061 0.019 0.00075 0.038 0.0015
D-0748 54 0.14 0.0055 0.019 0.00075 0.025 0.0015
D-0749 49 0.12 0.0049 0.019 0.00075 0.025 0.005
D-0750 44 0.11 0.0044 0.019 0.0005 0.013 0.005
D-0751 39 0.1 0.0039 0.019 0.0005 0.013 0.005
D-0752 30 0.08 0.003 0.019 0.0005 0.013 0.005
D-0753 830 2.11 0.083 0.038 0.0015 0.051 0.002
D-0754 790 2.01 0.079 0.038 0.0015 0.051 0.002
D-0755 770 1.96 0.077 0.038 0.0015 0.051 0.002
D-0756 745 1.89 0.0745 0.038 0.0015 0.051 0.002
D-0757 720 1.83 0.072 0.038 0.0015 0.051 0.002
D-0758 710 1.8 0.071 0.038 0.0015 0.051 0.002
D-0759 700 1.78 0.07 0.038 0.0015 0.051 0.002
D-0760 690 1.75 0.069 0.038 0.0015 0.051 0.002
D-0761 660 1.68 0.066 0.038 0.0015 0.051 0.002
D-0762 630 1.6 0.063 0.038 0.0015 0.051 0.002
D-0763 610 1.55 0.061 0.038 0.0015 0.051 0.002
D-0764 600 1.52 0.06 0.038 0.0015 0.051 0.002
D-0765 580 1.47 0.058 0.038 0.0015 0.051 0.002
D-0766 575 1.46 0.0575 0.038 0.0015 0.051 0.002
D-0767 560 1.42 0.056 0.038 0.0015 0.051 0.002
D-0768 530 1.35 0.053 0.038 0.0015 0.051 0.002
D-0769 520 1.32 0.052 0.038 0.0015 0.051 0.002
D-0770 510 1.3 0.051 0.038 0.0015 0.051 0.002
D-0771 500 1.27 0.05 0.038 0.0015 0.051 0.002
D-0772 490 1.24 0.049 0.038 0.0015 0.051 0.002
D-0773 480 1.22 0.048 0.038 0.0015 0.051 0.002
D-0774 450 1.14 0.045 0.038 0.0015 0.051 0.002
D-0775 445 1.13 0.0445 0.025 0.001 0.051 0.002
D-0776 430 1.09 0.043 0.025 0.001 0.051 0.002
D-0777 420 1.07 0.042 0.025 0.001 0.051 0.002
D-0778 410 1.04 0.041 0.025 0.001 0.051 0.002
D-0779 400 1.02 0.04 0.025 0.001 0.051 0.002
D-0780 395 1 0.0395 0.025 0.001 0.051 0.002
D-0781 390 0.99 0.039 0.025 0.001 0.051 0.002
D-0782 370 0.94 0.037 0.025 0.001 0.051 0.002
D-0783 360 0.91 0.036 0.025 0.001 0.051 0.002
D-0784 350 0.89 0.035 0.025 0.001 0.051 0.002
D-0785 340 0.86 0.034 0.025 0.001 0.051 0.002
D-0786 335 0.85 0.0335 0.025 0.001 0.051 0.002
D-0787 325 0.83 0.0325 0.025 0.001 0.051 0.002
D-0788 320 0.81 0.032 0.025 0.001 0.051 0.002
D-0789 315 0.8 0.0315 0.025 0.001 0.051 0.002

※USP CLASS VI適合により、各種試験データを取り揃えております。
※上記寸法表以外のサイズも製作可能です。
＊当社が販売した商品は医療用途として安全性を保証するものではありません。
＊当社が販売した商品を医療関連用途に使用する場合は、お客様の責任において十分に安全性をご確認の上、ご使用下さい
＊当社が販売した商品の洗浄や滅菌等は、お客様での実施をお願い致します。

仕様違い製品

ポリイミドチューブ
製薬・医療業界向け樹脂複合チューブ（受注製作品）
