製品詳細

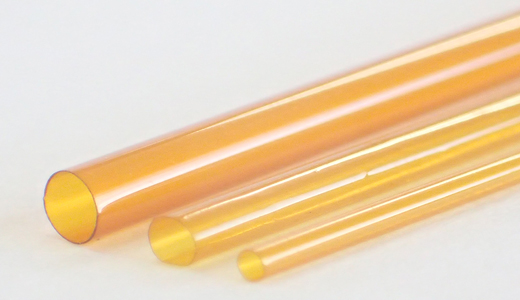

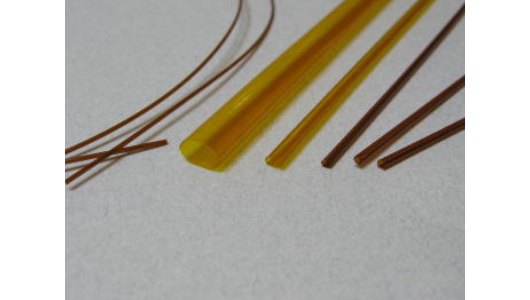

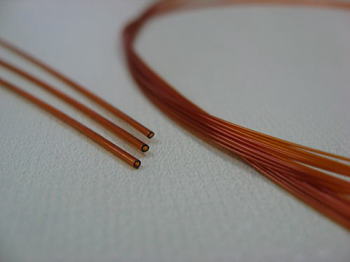

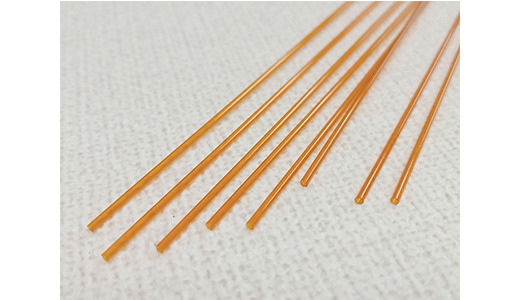

ポリイミドチューブ
T352
404.159
- 特長
- ポリイミドの耐寒耐熱性は-269℃～+400℃。フッ素系樹脂を越えた耐寒性が、あらゆる産業界から注目されています。しかしポリイミドは不溶不融・非延焼性で加工しにくい素材です。
このため、ポリイミドを配線絶縁材として使用する場合、フィルム加工されたポリイミド材をスパイラル巻きにし、接着剤で接合してチューブ加工していました。これではポリイミドの耐寒耐熱性が十分に活かされません。そこで一体成形でシームレスなポリイミドチューブを開発しました。
※ご注意
ご注意！
本製品は、医療用部材としては適当ではありません。人体、体液、医療品などに直接触れる用途、またはその可能性のある用途には使用できません。
【一部在庫販売。在庫サイズは下記表参照】
- 内径
- Min: 0.08mm ～ Max: 3mm
- 外径
- Min: 0.106mm ～ Max: 3.12mm
- 材質
- ポリイミド（PI）
- 耐熱
- 〜400℃
- 色
- アンバー
■ポリイミドチューブの各種特性(試験方法:UL224による）
| 品種 | サイズ(mm) | 絶縁破壊(kV) | 耐熱衝撃 | コールドベンド | 燃焼試験 | |
| 加熱前 | 加熱後(※） | 20%伸長後260℃x1hr | -10℃x1hr | VW-1 | ||
| PIT-S | 1.0×0.06 | 12.3 | 12 | キレツなし | キレツなし | 燃焼なし |
※加熱条件:232℃x7day コールドベンド巻き付け径：7.9mm
■耐薬品性試験結果
試験方法：1.0mmφ、60μm厚さの試料を各薬品に常温で30日間浸漬後、各項目を推定
| 特性 | 色相 | 無処理 | 水道水 | 塩酸(5％） | 硫酸(5％） | キシレン | クレゾール | メタノール |
| 絶縁破壊電圧(kV) | 茶 | 12.3 | 11.8 | 11.8 | 11.5 | 11.5 | 12.3 | 11 |
■耐放射線試験表
試験方法：1.0mmφ、60μm厚さの試料(茶色）に対し、放射線照射前後の絶縁破壊電圧を測定
| 特性/照射量 | 0Mrad | 1000Mrad | 2000Mrad | 3000Mrad | 4000Mrad |
| 絶縁破壊電圧(kV) | 12.4 | 12.3 | 12.2 | 12.1 | 12 |
◇メーカー＆荷姿
メーカー:古河電気工業㈱
| 荷姿 | |
| PIT-FS | 0.5ｍ |
| PIT-S | 1.0ｍ |
| PIT-LS | 1.0ｍ |
| PIT-K | 1.0ｍ |
シームレスタイプ
※最少注文数量、納期については、お問合せ下さい。
在庫区分 ◎：在庫あり △：取り寄せ品
◇規格表
| ハギテック | メーカー | 公称内径(mm) | 内径許容差 | 標準肉厚 | 標準外径 | その他 | 在庫 |
|---|---|---|---|---|---|---|---|
| コード | 品名記号 | – | (mm) | （mm) | (mm) | 肉厚*1 | 区分 |
| PIT-FS(0.08) | PIT-FS | 0.08 | ±0.009 | 0.013 | 0.106 | – | △ |
| PIT-FS(0.09) | 0.09 | ±0.009 | 0.013 | 0.116 | – | △ | |
| PIT-FS(0.10) | 0.1 | ±0.009 | 0.013 | 0.126 | – | △ | |
| PIT-FS(0.11) | 0.11 | ±0.009 | 0.02 | 0.15 | – | △ | |
| PIT-FS-01 | 0.12 | ±0.009 | 0.02 | 0.16 | – | △ | |
| PIT-FS-02 | 0.13 | ±0.009 | 0.02 | 0.17 | – | △ | |
| PIT-FS-03 | 0.14 | ±0.009 | 0.02 | 0.18 | – | △ | |
| PIT-FS-04 | 0.15 | ±0.009 | 0.02 | 0.19 | – | △ | |
| PIT-FS-05 | 0.16 | ±0.009 | 0.02 | 0.2 | – | △ | |
| PIT-FS-06 | 0.17 | ±0.009 | 0.02 | 0.21 | – | △ | |
| PIT-FS-07 | 0.18 | ±0.009 | 0.02 | 0.22 | – | △ | |
| PIT-FS-08 | 0.19 | ±0.009 | 0.02 | 0.23 | – | △ | |
| PIT-FS(0.20) | 0.2 | ±0.009 | 0.02 | 0.24 | – | △ | |
| PIT-FS(0.23) | 0.23 | ±0.009 | 0.02 | 0.27 | – | △ | |
| PIT-FS(0.25) | 0.25 | ±0.009 | 0.02 | 0.29 | – | △ | |
| PIT-FS(0.30) | 0.3 | ±0.009 | 0.02 | 0.34 | – | △ | |
| PIT-FS(0.32) | 0.32 | ±0.009 | 0.02 | 0.36 | – | △ | |
| PIT-FS(0.36) | 0.36 | ±0.009 | 0.02 | 0.4 | – | △ | |
| PIT-FS(0.45) | 0.45 | ±0.009 | 0.02 | 0.49 | – | △ | |
| PIT-S-01 | PIT-S | 0.2 | ±0.03 | 0.04 | 0.28 | – | ◎ |
| PIT-S-02 | 0.25 | ±0.03 | 0.04 | 0.33 | – | △ | |
| PIT-S-03 | 0.3 | ±0.03 | 0.04 | 0.38 | – | ◎ | |
| PIT-S-04 | 0.35 | ±0.03 | 0.04 | 0.43 | – | △ | |
| PIT-S-05 | 0.4 | ±0.03 | 0.04 | 0.48 | 0.06,0.08 | ※2◎ | |
| PIT-S-06 | 0.5 | ±0.04 | 0.06 | 0.62 | 0.04,0.08 | △ | |
| PIT-S-07 | 0.6 | ±0.04 | 0.06 | 0.72 | 0.04,0.08 | ◎ | |
| PIT-S-08 | 0.7 | ±0.04 | 0.06 | 0.82 | – | △ | |
| PIT-S-09 | 0.8 | ±0.05 | 0.06 | 0.92 | 0.04,0.08 | △ | |
| PIT-S-10 | 0.9 | ±0.05 | 0.06 | 1.02 | – | ◎ | |
| PIT-S-11 | 1 | ±0.06 | 0.06 | 1.12 | 0.04,0.08 | △ | |
| PIT-S-(1.10) | 1.1 | ±0.06 | 0.06 | 1.22 | – | ◎ | |
| PIT-S-12 | 1.2 | ±0.06 | 0.06 | 1.32 | – | △ | |
| PIT-S-(1.30) | 1.3 | ±0.06 | 0.06 | 1.42 | – | ◎ | |
| PIT-S-13 | 1.4 | ±0.06 | 0.06 | 1.52 | – | △ | |
| PIT-S-(1.50) | 1.5 | ±0.06 | 0.06 | 1.62 | – | △ | |
| PIT-S-14 | 1.6 | ±0.08 | 0.06 | 1.72 | – | ◎ | |
| PIT-S-(1.70) | 1.7 | ±0.08 | 0.06 | 1.82 | – | △ | |
| PIT-S-15 | 1.8 | ±0.08 | 0.06 | 1.92 | – | △ | |
| PIT-S-(1.90) | 1.9 | ±0.08 | 0.06 | 2.02 | – | △ | |
| PIT-S-16 | 2 | ±0.10 | 0.06 | 2.12 | – | ◎ | |
| PIT-LS-2.50 | PIT-LS | 2.5 | ±0.10 | 0.06 | 2.62 | – | ◎ |
| PIT-LS-3.00 | 3 | ±0.10 | 0.06 | 3.12 | – | △ |
※最少注文数量、納期については、お問合せ下さい。
※1 その他肉厚品をご要望の場合はその旨明記の上、お問合せ下さい。
＜例：PIT-S-05 肉厚：0.08＞
在庫区分 ◎：在庫あり △：取り寄せ品
※2.PIT-S-05は肉厚0.06が在庫品です。
1重巻きタイプ
◇規格表
| コード | メーカー | 公称内径 | 標準肉厚 | 標準外径 |
|---|---|---|---|---|
| – | 品名記号 | (mm) | (mm) | (mm) |
| PIT-K-3.1 | PIT-K | 3.1 | 0.05 | 3.2 |
| PIT-K-3.5 | 3.5 | 0.05 | 3.6 | |
| PIT-K-4.0 | 4 | 0.05 | 4.1 | |
| PIT-K-4.5 | 4.5 | 0.05 | 4.6 | |
| PIT-K-5.0 | 5 | 0.05 | 5.1 | |
| PIT-K-5.5 | 5.5 | 0.05 | 5.6 | |
| PIT-K-6.0 | 6 | 0.05 | 6.1 | |
| PIT-K-6.5 | 6.5 | 0.05 | 6.6 | |
| PIT-K-7.0 | 7 | 0.05 | 7.1 | |
| PIT-K-7.5 | 7.5 | 0.05 | 7.6 | |
| PIT-K-8.0 | 8 | 0.05 | 8.1 | |
| PIT-K-8.5 | 8.5 | 0.05 | 8.6 | |
| PIT-K-9.0 | 9 | 0.05 | 9.1 | |
| PIT-K-9.5 | 9.5 | 0.05 | 9.6 | |
| PIT-K-10.0 | 10 | 0.05 | 10.1 | |
| PIT-K-10.5 | 10.5 | 0.05 | 10.6 |
※最少注文数量、納期については、お問合せ下さい。
※PIT-K～は、ポリイミドフィルムの貼りあわせによる成型品です。
※ご使用条件によっては230℃程度で接着層の剥離が生じる可能性がございます。
