製品詳細

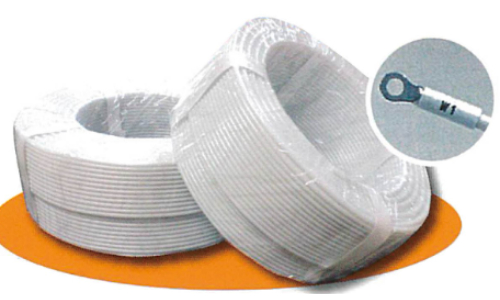

ハーネス用チューブ/ノンハロゲン/マーカー用チューブ/耐熱105℃
T2564
664
- 特長
- PVC(塩ビ)を含まないマーカー用チューブです。
ハロゲンフリーを実現しております。
材質：熱可塑性エラストマー
標準色：白
耐熱温度：105℃
難燃性：電安法(CMJ)-F-の認定品
- 内径
- Min: 3mm ～ Max: 7mm
- 外径
- Min: 3.8mm ～ Max: 7.8mm
- 材質
- エラストマー
- RoHS2
- 対応品
- 耐熱
- 〜105℃
- 色
- 白
| 型式 | サイズ | 内径公差 | 標準肉厚 | 肉厚公差 | 定尺 |
|---|---|---|---|---|---|
| – | （内径×外径/mm） | (mm) | (mm) | (mm) | (m) |
| 664-HKI-105HF-3×3.8 | 3×3.8 | ±0.15 | 0.4 | ±0.07 | 200 |
| 664-HKI-105HF-3.2×4.0 | 3.2×4.0 | ±0.25 | |||
| 664-HKI-105HF-3.4×4.2 | 3.4×4.2 | ||||
| 664-HKI-105HF-3.5×4.3 | 3.5×4.3 | ||||
| 664-HKI-105HF-3.6×4.4 | 3.6×4.4 | ||||
| 664-HKI-105HF-4×4.8 | 4×4.8 | ||||
| 664-HKI-105HF-4.2×5.0 | 4.2×5.0 | ||||
| 664-HKI-105HF-5×5.8 | 5×5.8 | ±0.35 | |||
| 664-HKI-105HF-5.5×6.3 | 5.5×6.3 | ||||
| 664-HKI-105HF-6×6.8 | 6×6.8 | ||||
| 664-HKI-105HF-7×7.8 | 7×7.8 |
■物性試験表 (参考値)
| 項目 | – | 規格値 | 条件 | 試験方法 |
| 硬さ HDA （15sec） | – | 91 | 常態 | JIS K 7215 |
| 引張試験 | 引張強さ(MPa) | 6.5 | – | JIS K 7113 |
| 伸び(%) | 301 | – | 1mm厚 2号 | |
| 加熱後引張試験 | 引張強さの残率(%) | 131 | 136℃/7日間 | JIS K 6723 |
| 伸びの残率(%) | 62 | – | – | |
| 難燃性 | – | CMJ -F- 認定品 | 常態 | 電安法 -F- |
| – | VW-1相当 | UL 224 |
＊上記は代表値であり、保証値ではありません。
