製品詳細
螺旋タイプ PFAフレキシブルチューブ
T2033
751
- 特長
- ● 260℃（最高）まで使用できます。
● ふっ素樹脂は化学的に不活性の為、流体を汚染しにくい特性が有ります。
● 波形部の形状は液溜りが少ない、ヘリカル（螺旋状）です。
● 1/4”～4”迄の12サイズが提供できます。
● 長尺品が提供できます。
● 波形部を加工することにより使用目的に応じた長さが作れます。
● 材質 ： ふっ素樹脂TFE ● 最高使用温度 ： 260℃
- 内径
- Min: 5.5mm ～ Max: 101.6mm
- 外径
- Min: 6.26mm ～ Max: 104.74mm
- 材質
- フッ素樹脂（PFA）
- 耐熱
- 〜260℃
- 色
- 乳白
○お問い合わせ方法
呼称ｻｲｽﾞと、波形部長さ、両端ｽﾄﾚｰﾄ長さをお知らせ下さい。
例： TX-1/4 波形部長さ：800㎜ 片端ｽﾄﾚｰﾄ部:100mm 片端ｽﾄﾚｰﾄ部:100mm

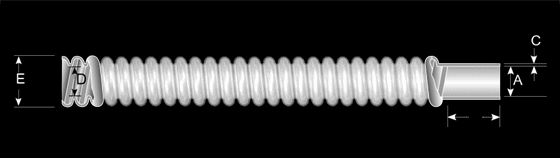

| 呼称サイズ | 波 形 部 | ストレート部（参考値） | 最小曲げ半径 | 破裂圧力（室温） | ||
|---|---|---|---|---|---|---|
| – | 最小内径 | 最大外径 | 内径 | 肉厚 | ||
| – | Ｄ | Ｅ | Ａ | Ｃ | Ｒ | ＭＰａ |
| TX-1/4 | 4.7 | 8 | 5.5 | 0.38 | 12.7 | 1.23 |
| TX-3/8 | 7.8 | 11.2 | 9.53 | 0.51 | 22.2 | 1.1 |
| TX-1/2 | 10.9 | 14.6 | 12.7 | 0.51 | 31.8 | 0.82 |
| TX-5/8 | 15.6 | 19.6 | 15.88 | 0.61 | 38.1 | 0.82 |
| TX-3/4 | 18.2 | 23.1 | 19.05 | 0.64 | 50.8 | 0.69 |
| TX-1″ | 25.1 | 31.2 | 25.4 | 0.76 | 56.5 | 0.62 |
| TX-1/1/4 | 29.2 | 40.7 | 31.75 | 0.89 | 69.9 | 0.59 |
| TX-1-1/2 | 35.8 | 48.6 | 38.1 | 1.02 | 76.2 | 0.55 |
| TX-2″ | 49.6 | 62.3 | 50.8 | 1.09 | 108 | 0.45 |
| TX-2-1/2 | 62.7 | 80.9 | 63.5 | 1.57 | 127 | 0.52 |
| TX-3″ | 74.6 | 95.3 | 76.2 | 1.57 | 177.8 | 0.43 |
| TX-4″ | 100 | 120.7 | 101.6 | 1.57 | 228.6 | 0.32 |
単位：m /m
■注意事項
●販売価格、販売数量、納期やご要望などは、営業部までお問合せ下さい。
● ストレート部は、波形部を加工して製作します。
ストレート加工をご希望の際は、営業部までお問い合せ下さい。
● ストレート寸法
上記の寸法表の数値は、ストレート加工した場合の参考値です。
ストレート部の寸法は加工条件等で異なる場合が有ります。
必ず寸法を確認してからご使用下さい。
※ストレート加工方法についてご質問等は、営業部までお問合せ下さい。
● 螺旋タイプ PFAフレキシブルチューブの供給長さ
ランダム長さでの供給となります。
| サイズ | 供給長さ |
| 1/4～1″ | ≧33ft（約10m） |
| 1-1/4～2-1/2 | ≧10ft（約3m） |
| 3″ | ≧7ft（約2.1m） |
| 4″ | ≧4ft（約1.2m） |
