製品詳細
CTフレックス
T2024
106
- 特長
- ●屈曲疲労寿命が抜群です。
●ほとんど全ての薬品に耐え、ストレスクラック耐久性にも優れています。
●波形部の長さを50％に縮めたり、140％まで伸ばせます。
●科学的にも不活性ですから、液体を汚染しません。
●チューブ内の流体がよく見えます。
●極めて柔軟で、曲げ半径は内径の約1/4です。
●10-3 Torrの真空下で使用できます。
●使用温度範囲：－100～150℃
- 内径
- Min: 6mm ～ Max: 50.1mm
- 外径
- Min: 6.82mm ～ Max: 52.3mm
- 材質
- フッ素樹脂（PFA）
- 耐熱
- 〜150℃
- 色
- 乳白
標準長さ(全長L)
この表の数値は、標準値を示しております。
| ft | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| m | 0.305 | 0.458 | 0.61 | 0.763 | 0.915 | 1.068 | 1.22 | 1.525 | 1.83 | 2.135 | 2.44 | 3.05 | 3.66 |
※全長をフィート(約305mm)呼びで示しています。
※最大の長さは12ft(約3.66m)となります。
※波形部の長さは、全長からストレート部を引いた長さとなります。
●お問い合わせ方法
※下記の表中の長さ以外は、呼称サイズ、ご要望長さ、本数をお知らせください。
【例】 CTフレックス 呼称サイズ：1/4 長さ：8Ft（2.44m） 本数：3本

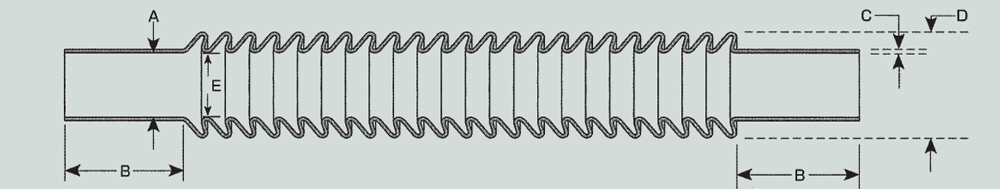

◇規格表
| コード | 呼称 | ストレート部（mm） | 波形部（mm） | 最小曲げ半径（mm） | 破壊圧力（室温） | |||
|---|---|---|---|---|---|---|---|---|
| 915mm=02-038- | 内径 | 肉厚 | 長さ | 最小内径 | 最大外径 | R | （MPa） | |
| 305mm=02-037- | A | C | B | E | D | |||
| -01 | 1/4 | 6 | 0.41 | 19 | 5.5 | 9.4 | 1.6 | 1.24 |
| -02 | 3/8 | 9.2 | 0.55 | 25 | 8.5 | 14 | 2.4 | 1.18 |
| -03 | 1/2 | 12.1 | 0.68 | 25 | 11 | 18.2 | 3.2 | 0.96 |
| -04 | 5/8 | 15.5 | 0.73 | 25 | 14.5 | 22.7 | 4 | 1 |
| -05 | 3/4 | 18.7 | 0.78 | 38 | 17.4 | 26.6 | 4.8 | 0.88 |
| -06 | 1 | 24.8 | 0.93 | 50 | 23 | 34.5 | 6.4 | 0.84 |
| -07 | 1/4 | 31.2 | 0.93 | 50 | 29.3 | 41.4 | 7.9 | 0.67 |
| -08 | 1/2 | 37.4 | 0.97 | 50 | 35.2 | 48.8 | 9.6 | 0.57 |
| -09 | 2 | 50.1 | 1.1 | 50 | 47.2 | 64.5 | 12.7 | 0.48 |
※1本単位販売です。
※長さは最大L=3600mm位迄製作可能です。
