製品詳細
ＰＦＡフレキシブルチューブ
T1817
612
- 特長
- ＰＦＡ製なので、透明性に優れホース内部流体を観察できます。フレキシブル性に優れているので、狭い部分のＬ型、Ｕ型等の配管に適しています。フレキシブルチューブの端末ストレート部に、フッ素樹脂製のジョイントを付ける事が出来ます。
管径と肉厚と、長さを分けてありますので、下記表から選んでご使用ください。
※注意
注：120℃以上で使用される場合スパイラル部が伸びる事がありますので御注意ください。
- 内径
- Min: 4.35mm ～ Max: 17mm
- 外径
- Min: 6mm ～ Max: 19mm
- 材質
- フッ素樹脂（PFA）
- 色
- 乳白
肉厚0.5ｔ規格

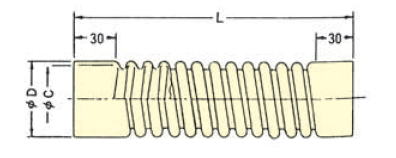

| 製品コード | 外径ｍ/ｍ | 内径ｍ/ｍ | 曲げ半径 | 長さｍ/ｍ |
|---|---|---|---|---|
| – | （Ｄφ） | （Ｃφ） | （Ｒ） | （Ｌ） |
| 612-8047-01 | 6 | 5 | 10 | 100 |
| 612-8047-02 | 6 | 5 | 10 | 200 |
| 612-8047-03 | 6 | 5 | 10 | 300 |
| 612-8047-04 | 6 | 5 | 10 | 500 |
| 612-8047-05 | 6 | 5 | 10 | 1000 |
| 612-8047-06 | 7 | 6 | 10 | 100 |
| 612-8047-07 | 7 | 6 | 10 | 200 |
| 612-8047-08 | 7 | 6 | 10 | 300 |
| 612-8047-09 | 7 | 6 | 10 | 500 |
| 612-8047-10 | 7 | 6 | 10 | 1000 |
| 612-8047-11 | 8 | 7 | 10 | 100 |
| 612-8047-12 | 8 | 7 | 10 | 200 |
| 612-8047-13 | 8 | 7 | 10 | 300 |
| 612-8047-14 | 8 | 7 | 10 | 500 |
| 612-8047-15 | 8 | 7 | 10 | 1000 |
| 612-8047-16 | 9 | 8 | 10 | 100 |
| 612-8047-17 | 9 | 8 | 10 | 200 |
| 612-8047-18 | 9 | 8 | 10 | 300 |
| 612-8047-19 | 9 | 8 | 10 | 500 |
| 612-8047-20 | 9 | 8 | 10 | 1000 |
| 612-8047-21 | 10 | 9 | 10 | 100 |
| 612-8047-22 | 10 | 9 | 10 | 200 |
| 612-8047-23 | 10 | 9 | 10 | 300 |
| 612-8047-24 | 10 | 9 | 10 | 500 |
| 612-8047-25 | 10 | 9 | 10 | 1000 |
| 612-8047-26 | 11 | 10 | 10 | 100 |
| 612-8047-27 | 11 | 10 | 10 | 200 |
| 612-8047-28 | 11 | 10 | 10 | 300 |
| 612-8047-29 | 11 | 10 | 10 | 500 |
| 612-8047-30 | 11 | 10 | 10 | 1000 |
| 612-8047-31 | 12 | 11 | 10 | 100 |
| 612-8047-32 | 12 | 11 | 10 | 200 |
| 612-8047-33 | 12 | 11 | 10 | 300 |
| 612-8047-34 | 12 | 11 | 10 | 500 |
| 612-8047-35 | 12 | 11 | 10 | 1000 |
肉厚1.0ｔ規格
| 製品コード | 外径ｍ/ｍ | 内径ｍ/ｍ | 曲げ半径 | 長さｍ/ｍ |
|---|---|---|---|---|
| – | （Ｄφ） | （Ｃφ） | （Ｒ） | （Ｌ） |
| 612-8047-41 | 8 | 6 | 10 | 150 |
| 612-8047-42 | 8 | 6 | 10 | 250 |
| 612-8047-43 | 8 | 6 | 10 | 500 |
| 612-8047-44 | 8 | 6 | 10 | 1000 |
| 612-8047-45 | 10 | 8 | 10 | 150 |
| 612-8047-46 | 10 | 8 | 10 | 250 |
| 612-8047-47 | 10 | 8 | 10 | 500 |
| 612-8047-48 | 10 | 8 | 10 | 1000 |
| 612-8047-49 | 12 | 10 | 10 | 150 |
| 612-8047-50 | 12 | 10 | 10 | 250 |
| 612-8047-51 | 12 | 10 | 10 | 500 |
| 612-8047-52 | 12 | 10 | 10 | 1000 |
| 612-8047-75 | 14 | 12 | 20 | 250 |
| 612-8047-76 | 14 | 12 | 20 | 500 |
| 612-8047-77 | 14 | 12 | 20 | 1000 |
| 612-8047-53 | 16 | 14 | 25 | 150 |
| 612-8047-54 | 16 | 14 | 25 | 250 |
| 612-8047-55 | 16 | 14 | 25 | 500 |
| 612-8047-56 | 16 | 14 | 25 | 1000 |
| 612-8047-78 | 18 | 16 | 30 | 250 |
| 612-8047-79 | 18 | 16 | 30 | 500 |
| 612-8047-80 | 18 | 16 | 30 | 1000 |
| 612-8047-57 | 19 | 17 | 30 | 150 |
| 612-8047-58 | 19 | 17 | 30 | 250 |
| 612-8047-59 | 19 | 17 | 30 | 500 |
| 612-8047-60 | 19 | 17 | 30 | 1000 |
| 612-8047-61 | 6.35 | 4.35 | 10 | 100 |
| 612-8047-62 | 6.35 | 4.35 | 10 | 200 |
| 612-8047-63 | 6.35 | 4.35 | 10 | 300 |
| 612-8047-64 | 6.35 | 4.35 | 10 | 500 |
| 612-8047-65 | 6.35 | 4.35 | 10 | 1000 |
| 612-8047-66 | 9.52 | 7.52 | 10 | 100 |
| 612-8047-67 | 9.52 | 7.52 | 10 | 200 |
| 612-8047-68 | 9.52 | 7.52 | 10 | 300 |
| 612-8047-69 | 9.52 | 7.52 | 10 | 500 |
| 612-8047-70 | 9.52 | 7.52 | 10 | 1000 |
| 612-8047-71 | 12.7 | 10.7 | 15 | 150 |
| 612-8047-72 | 12.7 | 10.7 | 15 | 250 |
| 612-8047-73 | 12.7 | 10.7 | 15 | 500 |
| 612-8047-74 | 12.7 | 10.7 | 15 | 1000 |
