製品詳細
PTFE・PFA波形フレキホース
T1808
612
- 特長
- 波形ホースは、フッ素樹脂チューブにコルゲート加工を施し、スパイラル状に成型した製品で曲げても折れたり、潰れたりせず、曲げ半径は内径の２～３倍程度まで曲げても異常がないため連結用配管に使用できます。
- 用途
- 用途は、移動の多い所の配管用で研究所、実験装置、ガラス管、タンクぐち等の配管にも適しております。
- 内径
- Min: 15mm ～ Max: 98mm
- 外径
- Min: 25mm ～ Max: 116mm
- 材質
- フッ素樹脂（PTFE）、フッ素樹脂（PFA）
- 色
- 乳白
◆規格表
◇PTFE波形ホース

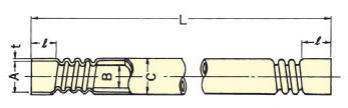

| コード | 製品番号 | 製作対応長さ | Aφ | Bφ | Cφ | t | ℓ |
|---|---|---|---|---|---|---|---|
| 612-8019-01 | TFE-22型 | ６ｍまで | 22 | 15 | 25 | 1.5 | 50 |
| 612-8019-02 | TFE-28型 | ６ｍまで | 28 | 20 | 31 | 1.5 | 50 |
| 612-8019-03 | TFE-33型 | ６ｍまで | 33 | 24 | 36 | 1.5 | 50 |
| 612-8019-04 | TFE-50型 | 5.5ｍまで | 50 | 37 | 53.5 | 1.75 | 50 |
| 612-8019-05 | TFE-65型 | 5.5ｍまで | 65 | 51 | 68.5 | 1.75 | 50 |
| 612-8019-06 | TFE-90型 | ４ｍまで | 89.5 | 74 | 93.5 | 2 | 50 |
| 612-8019-07 | TFE-112型 | ３ｍまで | 112 | 98 | 116 | 2 | 50 |
◇PFA波形ホース
| コード | 製品番号 | 製作対応長さ | Aφ | Bφ | Cφ | t | ℓ |
|---|---|---|---|---|---|---|---|
| 612-8019-08 | PFA-25型 | スタンダードは1Mで３Mまで出来ます | 25 | 18 | 27 | 1.3 | 50 |
| 612-8019-09 | PFA-30型 | スタンダードは1Mで３Mまで出来ます | 30 | 26 | 35 | 1.3 | 50 |
| 612-8019-10 | PFA-39型 | スタンダードは1Mで３Mまで出来ます | 39 | 31 | 43 | 1.5 | 50 |
| 612-8019-11 | PFA-46型 | スタンダードは1Mで３Mまで出来ます | 46 | 37 | 49 | 1.5 | 50 |
| 612-8019-12 | PFA-58型 | スタンダードは1Mで３Mまで出来ます | 58 | 48 | 62 | 1.5 | 50 |
