RPL（PTFE）チューブ
T1351
026.106
- 特長
- RPLチューブはPTFEチューブにラセン状の溝をつけたものです。極めて柔軟性に富み、曲げ半径が小さく、低摩擦性、非粘着性に優れています。流体の圧力損失が少なく、チューブ内壁への流体付着が起こりにくいチューブです。
■特徴：
●屈折疲労に強いです
■仕様
●材質：PTFE
●最高使用温度：150℃（参考）
- 内径
- Min: 6mm ～ Max: 12.7mm
- 外径
- Min: 8.5mm ～ Max: 14.5mm
- 材質
- フッ素樹脂（PTFE）
- 耐熱
- 〜150℃
- 色
- 乳白
■種類
用途に合わせて、端部の寸法は内径基準（Ⅰ）と外径基準（Ｏ）の2種類があります。
●内径基準チューブパイプ（Ⅰ）
チューブ内側にパイプなどを使用してジョイントする場合にご使用下さい。
ガラス、金属、樹脂パイプのいずれにもジョイント出来ます。
●外径基準チューブパイプ（Ｏ）

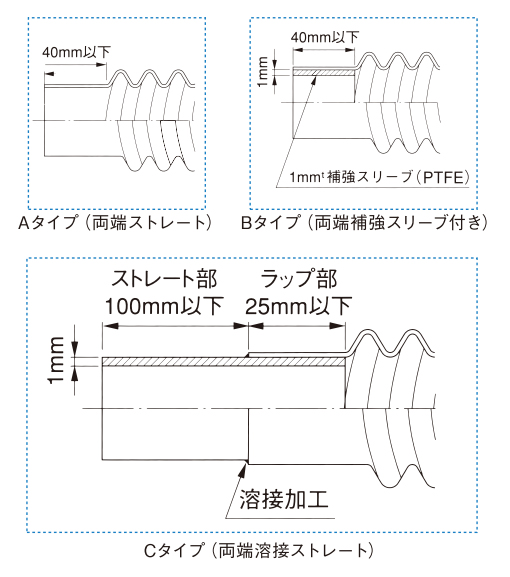

チューブ継手などを使用する場合にご使用ください。端部の形状は、用途に合わせて3種類の構造をご用意しています。
フッ素樹脂製チューブ継手を使用する際は、ＢまたはＣタイプをご使用下さい
■型式表記方法
RPL-（呼び径）-（長さ）
※呼び径のアルファベットは上記の継手タイプを表します
例：内径基準チューブの呼径6Ａタイプで長さ3ｍの場合
ＲＰＬ-6Ａ（Ⅰ）-3
内径基準チューブ
| 寸法表 内径基準チューブ （Ⅰ） | |||||
|---|---|---|---|---|---|
| 呼び径 | 端部内径 | ラセン外径 | 常温破壊圧力 | 最小曲げ半径 | 最大製作可能長さ |
| mm | mm | Mpa | mm | （ｍ） | |
| 6A (Ⅰ) | 6 | 8.5 | 1.8 | 6 | 3 |
| 8A (Ⅰ) | 8 | 10.5 | 1.4 | 7 | |
| 10A (Ⅰ) | 10 | 13 | 1 | 10 | |
| 12A (Ⅰ) | 12 | 16 | 0.9 | 15 | |
| 15A (Ⅰ) | 16 | 17.5 | 0.8 | 25 | |
| 1/4B (Ⅰ) | 6.4 | 8.5 | 1.8 | 6 | |
| 3/8B (Ⅰ) | 9.5 | 13 | 1 | 10 | |
| 1/2B (Ⅰ) | 12.7 | 16 | 0.9 | 15 | |
※15Aは端部形状Aタイプを標準とします。それ以外のタイプについてはご相談ください。
※上記寸法は標準値を示しています。なお、長さ3m以上については、別途ご相談ください。
※上記数値は実測値であり規格値ではありません。
※１本単位販売
外径基準チューブ
| 寸法表 外径基準チューブ （Ｏ） | |||||
|---|---|---|---|---|---|
| 呼び径 | 端部外径 | ラセン外径 | 常温破壊圧力 | 最小曲げ半径 | 最大製作可能長さ |
| mm | mm | Mpa | mm | （ｍ） | |
| 6A （Ｏ） | 6 | 8.5 | 1.8 | 6 | 3 |
| 8A （Ｏ） | 8 | 9.5 | 1.6 | 7 | |
| 10A （Ｏ） | 10 | 12 | 1.3 | 9 | |
| 12A （Ｏ） | 12 | 14.5 | 1 | 10 | |
| 1/4B （Ｏ） | 6.4 | 8.5 | 1.8 | 6 | |
| 3/8B （Ｏ） | 9.5 | 12 | 1.3 | 9 | |
| 1/2B （Ｏ） | 12.7 | 14.5 | 1 | 10 | |
※15Aは端部形状Aタイプを標準とします。それ以外のタイプについてはご相談ください。
※上記寸法は標準値を示しています。なお、長さ3m以上については、別途ご相談ください。
※上記数値は実測値であり規格値ではありません。
※１本単位販売
