製品詳細

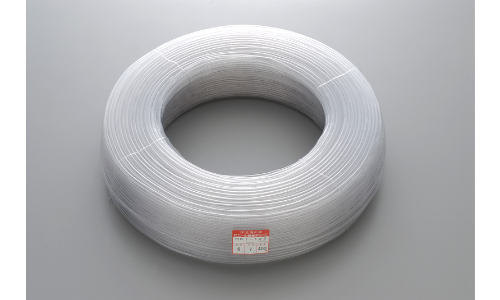

UL・cUL共用絶縁用ビニールチューブ
T1560
21・106
- 特長
- UL・cUL共用絶縁用ビニールチューブは、UL規格及びcUL規格を取得し、これに基づいて製造された難燃性・耐熱性に優れた電気絶縁用ビニールチューブです。
- 用途
- 電気機器・計測器・通信機器・装置等の電気絶縁・保護・識別等。
- 内径
- Min: 0.86mm ～ Max: 8.3mm
- 外径
- Min: 1.66mm ～ Max: 9.6mm
- 材質
- 塩化ビニール（PVC）
- RoHS2
- 対応品
- 耐熱
- 〜105℃
- 色
- 透明・黒
300Ｖ 105℃タイプ
◇規格表
| コード | AWG No. | 内径 | 外径 | 標準厚さ | 定尺 |
|---|---|---|---|---|---|
| （mm） | （mm） | （mm） | （m） | ||
| 02-065-02 | No.20 | 0.86 | 1.66 | 0.4 | 200 |
| 02-065-03 | No.18 | 1 | 1.8 | 0.4 | 200 |
| 02-065-04 | No.17 | 1.15 | 1.95 | 0.4 | 200 |
| 02-065-05 | No.16 | 1.3 | 2.1 | 0.4 | 200 |
| 02-065-06 | No.15 | 1.45 | 2.25 | 0.4 | 200 |
| 02-065-07 | No.14 | 1.6 | 2.4 | 0.4 | 200 |
| 02-065-08 | No.13 | 1.8 | 2.6 | 0.4 | 200 |
| 02-065-09 | No.12 | 2.1 | 2.9 | 0.4 | 200 |
| 02-065-10 | No.11 | 2.3 | 3.1 | 0.4 | 200 |
| 02-065-11 | No.10 | 2.6 | 3.6 | 0.5 | 200 |
| 02-065-12 | No.9 | 2.9 | 3.9 | 0.5 | 200 |
| 02-065-13 | No.8 | 3.3 | 4.3 | 0.5 | 200 |
| 02-065-14 | No.7 | 3.7 | 4.7 | 0.5 | 200 |
| 02-065-15 | No.6 | 4.1 | 5.1 | 0.5 | 200 |
| 02-065-16 | No.5 | 4.6 | 5.6 | 0.5 | 200 |
| 02-065-17 | No.4 | 5.2 | 6.2 | 0.5 | 200 |
| 02-065-18 | No.3 | 5.8 | 6.8 | 0.5 | 200 |
| 02-065-19 | No.2 | 6.5 | 7.5 | 0.5 | 200 |
| 02-065-20 | No.1 | 7.3 | 8.3 | 0.5 | 200 |
| 02-065-21 | No.0 | 8.3 | 9.3 | 0.5 | 200 |
600V 105℃タイプ
◇規格表
| コード | AWG No. | 内径 | 外径 | 標準厚さ | 定尺 |
|---|---|---|---|---|---|
| （mm） | （mm） | （mm） | (m) | ||
| 02-066-02 | No.20 | 0.86 | 1.86 | 0.5 | 200 |
| 02-066-03 | No.18 | 1 | 2 | 0.5 | 200 |
| 02-066-04 | No.17 | 1.15 | 2.45 | 0.65 | 200 |
| 02-066-05 | No.16 | 1.3 | 2.6 | 0.65 | 200 |
| 02-066-06 | No.15 | 1.45 | 2.75 | 0.65 | 200 |
| 02-066-07 | No.14 | 1.6 | 2.9 | 0.65 | 200 |
| 02-066-08 | No.13 | 1.8 | 3.1 | 0.65 | 200 |
| 02-066-09 | No.12 | 2.1 | 3.4 | 0.65 | 200 |
| 02-066-10 | No.11 | 2.3 | 3.6 | 0.65 | 200 |
| 02-066-11 | No.10 | 2.6 | 3.9 | 0.65 | 200 |
| 02-066-12 | No.9 | 2.9 | 4.2 | 0.65 | 200 |
| 02-066-13 | No.8 | 3.3 | 4.6 | 0.65 | 200 |
| 02-066-14 | No.7 | 3.7 | 5 | 0.65 | 200 |
| 02-066-15 | No.6 | 4.1 | 5.4 | 0.65 | 200 |
| 02-066-16 | No.5 | 4.6 | 5.9 | 0.65 | 200 |
| 02-066-17 | No.4 | 5.2 | 6.5 | 0.65 | 200 |
| 02-066-18 | No.3 | 5.8 | 7.1 | 0.65 | 200 |
| 02-066-19 | No.2 | 6.5 | 7.6 | 0.65 | 200 |
| 02-066-20 | No.1 | 7.3 | 8.6 | 0.65 | 200 |
| 02-066-21 | No.0 | 8.3 | 9.6 | 0.65 | 200 |
