製品詳細

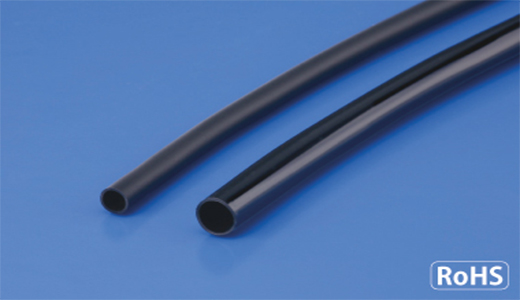

EXLON-フローリンクチューブ NHX-125
T849
172
- 特長
- 環境保護対策に適応した全く新しいタイプの、クリーン・高難燃・高耐熱・柔軟性エラストマーチューブです。
高難燃性：難燃性はUL規格のVW-1レベル。
柔軟性：従来の電子線架橋ポリエチレンチューブにはない柔軟性により、ハーネス作業性を大幅に改善。
リサイクル性：従来の汎用熱可塑性プラスチックと同様、マテリアルリサイクルが可能です。
※ 推奨使用温度範囲 -20℃〜125℃
- 内径
- Min: 3mm ～ Max: 20mm
- 外径
- Min: 3.8mm ～ Max: 21.3mm
- 材質
- エラストマー
- RoHS2
- 対応品
- 耐熱
- 〜125℃
- 色
- 黒
| チューブ特性表 | ||||
| 項目 | 単位 | NHX-125 | 試験条件・他 | |
| 硬 度 | HD-A | 90 | JIS K 7215 | |
| 引張試験 | 引張強さ | MPa | 5 | JIS C 2133 |
| 伸び | % | 200以上 | ||
| 加熱老化後 | 引張強さ | MPa | 5.0以上 | JIS C 2133 |
| 伸び | % | 70以上 | 158℃×7日間 | |
| 耐電圧 | – | 非破壊 | 2,500V×1分間 | |
| 低温曲げ | – | クラックなし | -30℃×1時間 | |
| 難燃性 | – | VW-1相当 | UL-224 | |
※ 上記データは代表値であり、保証値ではありません。
◇規格表
| コード | 呼称寸法 | 内径寸法 | 内径公差 | 肉厚寸法 | 肉厚公差 | 定尺 |
|---|---|---|---|---|---|---|
| – | (mm) | (mm) | (mm) | (mm) | (mm) | （ｍ） |
| NHX-125-3 | 3×3.8 | 3 | ±0.25 | 0.4 | ±0.05 | 300 |
| NHX-125-4 | 4×4.8 | 4 | ||||
| NHX-125-5 | 5×5.8 | 5 | ±0.30 | |||
| NHX-125-6 | 6×6.8 | 6 | ||||
| NHX-125-7 | 7×7.8 | 7 | ±0.35 | |||
| NHX-125-8 | 8×8.8 | 8 | ||||
| NHX-125-9 | 9×10 | 9 | 0.5 | 200 | ||
| NHX-125-10 | 10×11 | 10 | ||||
| NHX-125-11 | 11×12 | 11 | ±0.40 | |||
| NHX-125-12 | 12×13.1 | 12 | 0.55 | ±0.06 | 100 | |
| NHX-125-13 | 13×14.1 | 13 | ||||
| NHX-125-14 | 14×15.1 | 14 | ||||
| NHX-125-15 | 15×16.2 | 15 | 0.6 | |||
| NHX-125-16 | 16×17.2 | 16 | ±0.50 | |||
| NHX-125-17 | 17×18.2 | 17 | ||||
| NHX-125-18 | 18×19.3 | 18 | 0.65 | ±0.07 | ||
| NHX-125-19 | 19×20.3 | 19 | ||||
| NHX-125-20 | 20×21.3 | 20 |
● 内径15φ以上のチューブの巻形態は潰し状となります。
● チューブ色は黒を標準色とします。
● 上記以外の色、サイズ、及び切断加工等についてもご相談下さい。
