製品詳細
CPCフィッティング
T3315
244
- 特長
- 材質・サイズ豊富なコネクター
- 継手タイプ
- タケノコ継手
- 形状
- エルボアダプター、ストレートアダプター、ティーアダプター、異径ストレート
- 材質
- ポリプロピレン（PP）、ナイロン(PA)、フッ素樹脂(PVDF)、ポリカーボネイト(PC)

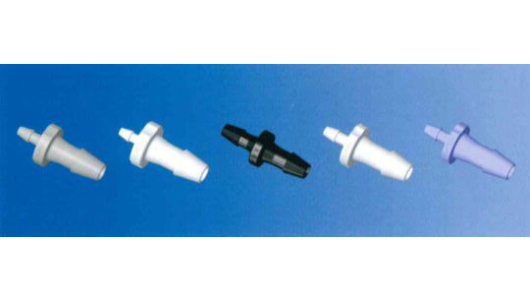

異径ストレート
| チューブ内径mm(in) | ポリプロピレン | ナイロン（白） | ナイロン（黒） | PVDF | ポリカーボネート（薄紫） |
|---|---|---|---|---|---|
| 2.38(3/32)x1.59(1/16) | HSR32 | HSR3230 | HSR3231 | HSR3270 | HSR3291 |
| 3.18(1/8)X1.59(1/16) | HSR42 | HSR4230 | HSR4231 | HSR4270 | HSR4291 |
| 3.18(1/8)X2.38(3/32) | HSR43 | HSR4330 | HSR4331 | HSR4370 | HSR4391 |
| 3.97(5/32)x1.59(1/16) | HSR52 | HSR5230 | HSR5231 | HSR5270 | HSR5291 |
| 3.97(5/32)x2.38(3/32) | HSR53 | HSR5330 | HSR5331 | HSR5370 | HSR5391 |
| 3.97(5/32)x3.18(1/8) | HSR54 | HSR5430 | HSR5431 | HSR5470 | HSR5491 |
| 4.76x(3/16)x1.59(1/16) | HSR62 | HSR6230 | HSR6231 | HSR6270 | HSR6291 |
| 4.76x(3/16)x2.38(3/32) | HSR63 | HSR6330 | HSR6331 | HSR6370 | HSR6391 |
| 4.76x(3/16)x3.18(1/8) | HSR64 | HSR6430 | HSR6431 | HSR6470 | HSR6491 |
| 4.76x(3/16)x3.97(5/32) | HSR65 | HSR6530 | HSR6531 | HSR6570 | HSR6591 |
| 6.35x(1/4)x3.18(1/8) | HSR84 | HSR8430 | HSR8431 | HSR8470 | HSR8491 |
| 6.35x(1/4)x3.97(5/32) | HSR85 | HSR8530 | HSR8531 | HSR8570 | HSR8591 |
| 6.35x(1/4)x4.76(3/16) | HSR86 | HSR8630 | HSR8631 | HSR8670 | HSR8691 |
| 9.53x(3/8)x6.35(1/4) | HSR128 | HSR12830 | HSR12831 | HSR12870 | HSR12891 |
※100個単位の販売です。

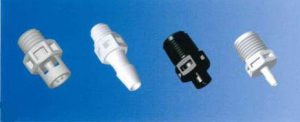

ストレートアダプター
| ネジ規格 | チューブ内径mm(in) | ポリプロピレン | ナイロン（白） | ナイロン（黒） | PVDF |
|---|---|---|---|---|---|
| 1/4-28UNF | 1.59(1/16) | KS2 | KS230 | KS231 | KS270 |
| 1/4-28UNF | 2.38(3/32) | KS3 | KS330 | KS331 | KS370 |
| 1/4-28UNF | 3.18（1/8） | KS4 | KS430 | KS431 | KS470 |
| 1/4-28UNF | 3.97（5/32） | KS5 | KS530 | KS531 | KS570 |
| 10-32UNF | 1.59(1/16) | MS2 | MS230 | MS231 | MS270 |
| 10-32UNF | 2.38(3/32) | MS3 | MS330 | MS331 | MS370 |
| 10-32UNF | 3.18（1/8） | MS4 | MS430 | MS431 | MS470 |
| 10-32UNF | 3.97（5/32） | MS5 | MS530 | MS531 | MS570 |
| 10-32UNF | 4.76（3/16） | MS6 | MS630 | MS631 | MS670 |
| 1/16″NPT | 1.59(1/16) | N2S2 | N2S230 | N2S231 | N2S270 |
| 1/16″NPT | 2.38(3/32) | N2S3 | N2S330 | N2S331 | N2S370 |
| 1/16″NPT | 3.18（1/8） | N2S4 | N2S430 | N2S431 | N2S470 |
| 1/16″NPT | 3.97（5/32） | N2S5 | N2S530 | N2S531 | N2S570 |
| 1/8″NPT | 1.59(1/16) | N4S2 | N4S230 | N4S231 | N4S270 |
| 1/8″NPT | 2.38(3/32) | N4S3 | N4S330 | N4S331 | N4S370 |
| 1/8″NPT | 3.18（1/8） | N4S4 | N4S430 | N4S431 | N4S470 |
| 1/8″NPT | 3.97（5/32） | N4S5 | N4S530 | N4S531 | N4S570 |
| 1/8″NPT | 4.76（3/16） | N4S6 | N4S630 | N4S631 | N4S670 |
| 1/8″NPT | 6.35（1/4） | N4S8 | N4S830 | N4S831 | N4S870 |
| 1/4″NPT | 1.59(1/16) | N8S4 | N8S430 | N8S431 | N8S470 |
| 1/4″NPT | 2.38(3/32) | N8S5 | N8S530 | N8S531 | N8S570 |
| 1/4″NPT | 3.18（1/8） | N8S6 | N8S630 | N8S631 | N8S670 |
| 1/4″NPT | 3.97（5/32） | N8S8 | N8S830 | N8S831 | N8S870 |
| 1/4″NPT | 4.76（3/16） | N8S10 | N8S1030 | N8S1031 | N8S1070 |
| 1/4″NPT | 6.35（1/4） | N8S12 | N8S1230 | N8S1231 | N8S1270 |
※100個単位の販売です。

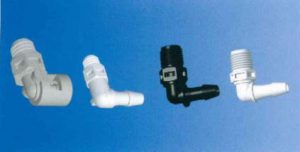

エルボアダプター
| ネジ規格 | チューブ内径mm(in) | ポリプロピレン | ナイロン（白） | ナイロン（黒） | PVDF |
|---|---|---|---|---|---|
| 10-32UNF | 1.59(1/16) | ME2 | ME230 | ME231 | ME270 |
| 10-32UNF | 2.38(3/32) | ME3 | ME330 | ME331 | ME370 |
| 10-32UNF | 3.18（1/8） | ME4 | ME430 | ME431 | ME470 |
| 10-32UNF | 3.97（5/32） | ME5 | ME530 | ME531 | ME570 |
| 1/8″NPT | 3.18（1/8） | N4E4 | N4E430 | N4E431 | N4E470 |
| 1/8″NPT | 4.76（3/16） | N4E6 | N4E630 | N4E631 | N4E670 |
| 1/8″NPT | 6.35（1/4） | N4E8 | N4E830 | N4E831 | N4E870 |
| 1/4″NPT | 6.35（1/4） | N8E8 | N8E830 | N8E831 | N8E870 |
| 1/4″NPT | 9.53（3/8） | N8E12 | N8E1230 | N8E1231 | N8E1270 |
※100個単位の販売です。

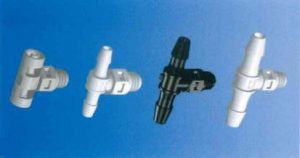

ティーアダプター
| ネジ規格 | チューブ内径mm(in) | ポリプロピレン | ナイロン（白） | ナイロン（黒） | PVDF |
|---|---|---|---|---|---|
| 10-32UNF | 1.59(1/16) | MT2 | MT230 | MT231 | MT270 |
| 10-32UNF | 2.38(3/32) | MT3 | MT330 | MT331 | MT370 |
| 10-32UNF | 3.18（1/8） | MT4 | MT430 | MT431 | MT470 |
| 10-32UNF | 3.97（5/32） | MT5 | MT530 | MT531 | MT570 |
※100個単位の販売です。

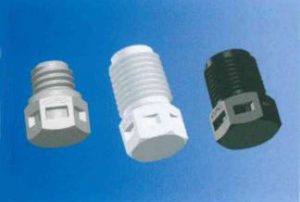

その他
| ネジ規格 | ポリプロピレン | ナイロン（白） | ナイロン（黒） | PVDF |
|---|---|---|---|---|
| 10-32UNF | MP | MP30 | MP31 | MP70 |
| 1/16″NPT | N2P | N2P30 | N2P31 | N2P70 |
| 1/8″NPT | N4P | N4P30 | N4P31 | N4P70 |
| 1/4″NPT | N8P | N8P30 | N8P31 | N8P70 |
※100個単位の販売です。

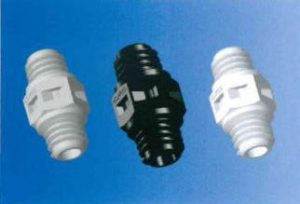

| ネジ規格 | ポリプロピレン | ナイロン（白） | ナイロン（黒） | PVDF |
|---|---|---|---|---|
| 10-32UNFx10-32UNF | N32 | N3230 | N3231 | N3270 |
※100個単位の販売です。
