軟質&半硬質チューブコネクター

3290

237

軟質&半硬質チューブコネクター
軟質&半硬質チューブコネクター
軟質&半硬質チューブコネクター
軟質&半硬質チューブコネクター
特長
・ シリコンやタイゴンなど細径軟質ミリチューブとポリエチレンやフッ素樹脂など細径半硬質インチチューブを接続します。
・ 軟質チューブ用コネクター、半硬質チューブ用PEEKナット、SUSフェルール、ETFEフェルールのセットです。
・ 半硬質チューブはフランジ(フレア)加工などの作業をせず、簡単に接続できます。
・ コネクターとナットを接続するネジ規格は1/4-28UNFです。
・ オートクレーブ滅菌(+121℃)、ガンマ線・EOG滅菌可能。
※ 本製品は臨床用にはご使用になれません。
継手タイプ
タケノコ継手
形状
異径ストレート
材質
フッ素樹脂(ETFE)
耐熱
〜121℃

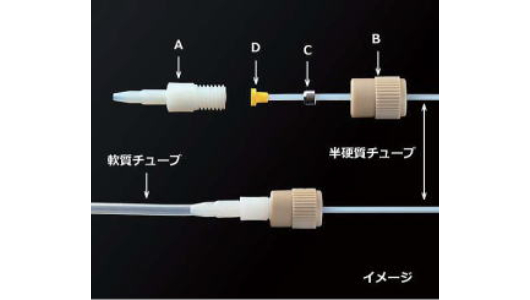

<内容品>

A: 軟質チューブ用コネクター
(ISUPP794はPEEK製、他はETFE製)
B: 半硬質チューブ用PEEKナット
C: SUSフェルール
D: ETFEフェルール
<接続方法>

1. 半硬質チューブをPEEKナット、SUSフェルール、ETFEフェルールの順に差し込み、ETFEフェルールがチューブ切断面より中に入るまで押し込みます。この時、SUSフェルールのテーパー側をETFEフェルール側に向けます。
2. ETFEフェルールから出たチューブを直角に切断します。
3. コネクターとナットを接続します。半硬質チューブ先端に装着した2個のフェルールはナットを締め付けるに従い圧迫・圧縮され、よりチューブに密着し隙間なく接続されます。
4. 最後に軟質チューブを接続します。

型式 適用チューブ径 ボア径 サイズ
軟質(内径)⇔半硬質(外径) (mm)  (mm)
ISUPP794 1.0~1.5mm⇔1/16″ 0.5 10×30L
ISUPP797 1.5~2.5mm⇔1/16″ 1 10×34L
ISUPP798 1.5~2.5mm⇔ 1/8″
ISUPP799 2.5~3.0mm⇔ 1/8″ 1.5
