製品詳細
チューブアッセンブラー
T2733
246
- 特長
- 軟質チューブのアッセンブリ―作業を簡単・確実に
●セットしてから接続完了までにかかる時間は、わずか数秒
●「誰でも簡単に」をコンセプトに「確実で均一な仕上がり」を実現
●アタッチメントの交換により外径3mm～6mmのチューブに対応
●電気やエアーを必要としないため設置場所を選ばず移動も容易
●A4一枚のスペースがあれば設置可能なスモール＆コンパクト・デザイン
| ●アセンブリー作業を行うこんな現場に・・・ ・作業中、指の皮がむけそうな程痛い！お風呂に入るとヒリヒリする！ ・部品の扱いや取り回しが大変で、組立て効率がなかなか上がらない！ ・外部に作業委託しているが、出来栄え管理やコスト面を考えた場合、出来れば内製化したい！ |
|
| ●また、部品を選定された技術者の方へは ・コンパクトな配管を構築する為に小型にしたが、工場では組みにくそうだ・・・ ・また現場サイドから不満が出るかも・・・ |
チューブ・アッセンブラーは、これらの不満や不安を軽減し、
作業環境の改善と生産効率の向上を可能にします。

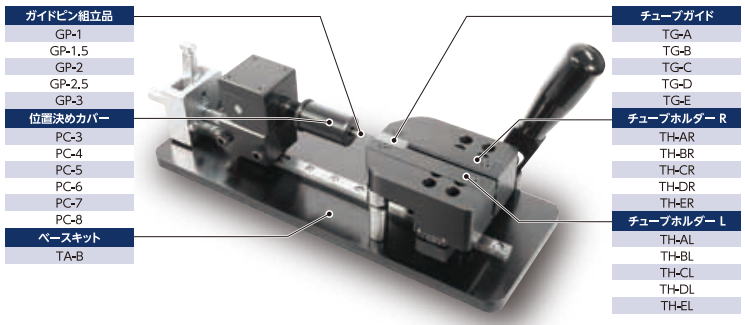

●各部名称と型式番号
●選定にあたって |
|||

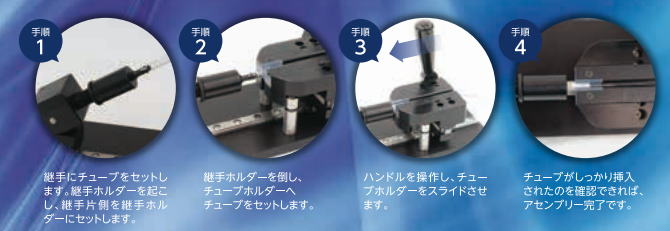

| チューブ・アセンブラーを構成する各アタッチメントは、チューブの材質、硬さ、肉厚、そして継手の形状等によって様々に組み合わせることが可能です。 チューブ・アセンブラー導入にあたっての手順を以下にご案内します。 |
●チューブ・アセンブラーで使用可能なチューブ径と材質 ・外径：3mm～6mm ・材質：軟質塩ビやシリコーンといった柔軟性のあるチューブ |
||
| ●チューブ・アセンブラーで使用可能な継手サイズと形状 ・継手サイズ：オリフィス1.2mm以上 ・形状：ストレート、T字、クロス、ルアー・フィッティング |
|||
|
||||||
|
|
||||||
～ 標準アタッチメントで対応できない継手の場合 ～
Ｌ字やＹ字等、継手ホルダーによる保持が難しい形状をご検討される際は、弊社までご相談下さい。
カスタム品による製作可否も含めて対応致します。
