製品詳細

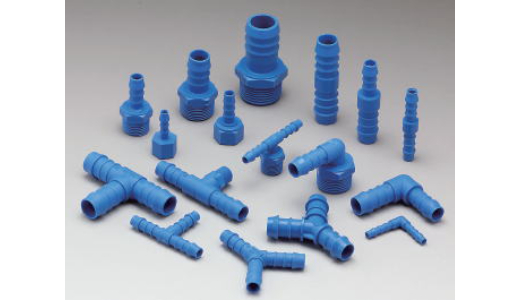

ナイロン・タケノコ継手
T2609
700
- 特長
- 柔軟性・耐薬品性に優れています。
150種類以上のバリエーションであらゆるニーズに応えます。
■特徴
●生産ライン、工作機械、食品機械、医療機器部品まで幅広く対応します。
●有機溶剤(ガソリン・オイル)、塩類の使用に最適です。
●食品規格基準適合品
●PVDF製もあります。お問合せ下さい。
材質 ポリアミド樹脂(ナイロン66)
最高使用圧力 1.4MPa(20℃時)
使用温度範囲 -20～110℃
色 青
- 継手タイプ
- タケノコ継手
- 形状
- T型、Y型、エルボ、エルボアダプター、ストレート、ストレートアダプター、その他、ティーアダプター、メスストレート、異径ストレート
- 材質
- ナイロン(PA)
- RoHS2
- 対応品
- 耐熱
- 〜110℃
| タケノコ部共通詳細寸法(mm) | |||||
| 型式 | L1 | d | d1 | d2 | d3 |
| 700-NH**-**04** | 16 | 2.6 | 4 | 5.1 | 4.8 |
| 700-NH**-**05** | 20 | 3.2 | 5 | 6.2 | 5.9 |
| 700-NH**-**06** | 23 | 3.9 | 6 | 8 | 7 |
| 700-NH**-**08** | 25 | 5.5 | 8 | 10 | 9.4 |
| 700-NH**-**10** | 27 | 7 | 10 | 12 | 11 |
| 700-NH**-**12** | 28 | 8.5 | 12 | 14.4 | 13.5 |
| 700-NH**-**14** | 30 | 10.1 | 14 | 16.4 | 15.4 |
| 700-NH**-**16** | 30 | 12 | 16 | 19.1 | 18.4 |
| 700-NH**-**17** | 24 | 11.3 | 14 | 17.5 | 15.8 |
| 700-NH**-**19** | 31 | 15 | 19 | 22 | 21.4 |
| 700-NH**-**25** | 40 | 19 | 24 | 26.2 | 26.2 |
※型式内**にはそれぞれの製品の型式が入ります。
ストレートアダプター
オスストレート
| 型式 | 適合ホース | 接続ネジ | 二面幅 |
|---|---|---|---|
| – | (mm) | (インチ) | (mm) |
| – | D | R | SW |
| 700-NHM-0406 | 4 | R1/8 | 11 |
| 700-NHM-0408 | 4 | R1/4 | 14 |
| 700-NHM-0506 | 5 | R1/8 | 11 |
| 700-NHM-0508 | 5 | R1/4 | 14 |
| 700-NHM-0512 | 5 | R1/2 | 22 |
| 700-NHM-0606 | 6 | R1/8 | 11 |
| 700-NHM-0608 | 6 | R1/4 | 14 |
| 700-NHM-0610 | 6 | R3/8 | 17 |
| 700-NHM-0612 | 6 | R1/2 | 22 |
| 700-NHM-0620 | 6 | R3/4 | 27 |
| 700-NHM-0806 | 8 | R1/8 | 11 |
| 700-NHM-0808 | 8 | R1/4 | 14 |
| 700-NHM-0810 | 8 | R3/8 | 17 |
| 700-NHM-0812 | 8 | R1/2 | 22 |
| 700-NHM-0820 | 8 | R3/4 | 27 |
| 700-NHM-1008 | 10 | R1/4 | 14 |
| 700-NHM-1010 | 10 | R3/8 | 17 |
| 700-NHM-1012 | 10 | R1/2 | 22 |
| 700-NHM-1020 | 10 | R3/4 | 27 |
| 700-NHM-1208 | 12 | R1/4 | 14 |
| 700-NHM-1210 | 12 | R3/8 | 17 |
| 700-NHM-1212 | 12 | R1/2 | 22 |
| 700-NHM-1220 | 12 | R3/4 | 27 |
| 700-NHM-1410 | 14 | R3/8 | 17 |
| 700-NHM-1412 | 14 | R1/2 | 22 |
| 700-NHM-1420 | 14 | R3/4 | 27 |
| 700-NHM-1612 | 16 | R1/2 | 22 |
| 700-NHM-1620 | 16 | R3/4 | 27 |
| 700-NHM-1912 | 19 | R1/2 | 22 |
| 700-NHM-1920 | 19 | R3/4 | 27 |
| 700-NHM-1925 | 19 | R1 | 36 |
| 700-NHM-2520 | 25 | R3/4 | 27 |
| 700-NHM-2525 | 25 | R1 | 36 |
エルボアダプター
オスエルボ
| 型式 | 適合ホース | 接続ネジ | 二面幅 |
|---|---|---|---|
| – | (mm) | (インチ) | (mm) |
| – | D | R | SW |
| 700-NHEM-0406 | 4 | R1/8 | 11 |
| 700-NHEM-0408 | 4 | R1/4 | 14 |
| 700-NHEM-0506 | 5 | R1/8 | 11 |
| 700-NHEM-0508 | 5 | R1/4 | 14 |
| 700-NHEM-0512 | 5 | R1/2 | 22 |
| 700-NHEM-0606 | 6 | R1/8 | 11 |
| 700-NHEM-0608 | 6 | R1/4 | 14 |
| 700-NHEM-0610 | 6 | R3/8 | 17 |
| 700-NHEM-0612 | 6 | R1/2 | 22 |
| 700-NHEM-0806 | 8 | R1/8 | 11 |
| 700-NHEM-0808 | 8 | R1/4 | 14 |
| 700-NHEM-0810 | 8 | R3/8 | 17 |
| 700-NHEM-0812 | 8 | R1/2 | 22 |
| 700-NHEM-1008 | 10 | R1/4 | 14 |
| 700-NHEM-1010 | 10 | R3/8 | 17 |
| 700-NHEM-1012 | 10 | R1/2 | 22 |
| 700-NHEM-1020 | 10 | R3/4 | 27 |
| 700-NHEM-1208 | 12 | R1/4 | 14 |
| 700-NHEM-1210 | 12 | R3/8 | 17 |
| 700-NHEM-1212 | 12 | R1/2 | 22 |
| 700-NHEM-1220 | 12 | R3/4 | 27 |
| 700-NHEM-1410 | 14 | R3/8 | 17 |
| 700-NHEM-1412 | 14 | R1/2 | 22 |
| 700-NHEM-1420 | 14 | R3/4 | 27 |
| 700-NHEM-1612 | 16 | R1/2 | 22 |
| 700-NHEM-1620 | 16 | R3/4 | 27 |
| 700-NHEM-1912 | 19 | R1/2 | 22 |
| 700-NHEM-1920 | 19 | R3/4 | 27 |
ストレート
ユニオン
| 型式 | 適合ホース |
|---|---|
| – | (mm) |
| – | D |
| 700-NHC-04 | 4 |
| 700-NHC-05 | 5 |
| 700-NHC-06 | 6 |
| 700-NHC-08 | 8 |
| 700-NHC-10 | 10 |
| 700-NHC-12 | 12 |
| 700-NHC-14 | 14 |
| 700-NHC-16 | 16 |
| 700-NHC-19 | 19 |
異径ストレート
異径ユニオン
| 型式 | 適合ホース(mm) | |
|---|---|---|
| – | D1 | D2 |
| 700-NHRC-0504 | 5 | 4 |
| 700-NHRC-0604 | 6 | 4 |
| 700-NHRC-0605 | 6 | 5 |
| 700-NHRC-0805 | 8 | 5 |
| 700-NHRC-0806 | 8 | 6 |
| 700-NHRC-1006 | 10 | 6 |
| 700-NHRC-1008 | 10 | 8 |
| 700-NHRC-1208 | 12 | 8 |
| 700-NHRC-1210 | 12 | 10 |
| 700-NHRC-1410 | 14 | 10 |
| 700-NHRC-1412 | 14 | 12 |
| 700-NHRC-1612 | 16 | 12 |
| 700-NHRC-1614 | 16 | 14 |
| 700-NHRC-1914 | 19 | 14 |
| 700-NHRC-1916 | 19 | 16 |
エルボ
ユニオンエルボ
| 型式 | 適合ホース(mm) |
|---|---|
| – | D |
| 700-NHE-04 | 4 |
| 700-NHE-05 | 5 |
| 700-NHE-06 | 6 |
| 700-NHE-08 | 8 |
| 700-NHE-10 | 10 |
| 700-NHE-12 | 12 |
| 700-NHE-14 | 14 |
| 700-NHE-16 | 16 |
| 700-NHE-19 | 19 |
Y型
ユニオンワイ
| 型式 | 適合ホース(mm) |
|---|---|
| – | D |
| 700-NHY-04 | 4 |
| 700-NHY-06 | 6 |
| 700-NHY-08 | 8 |
| 700-NHY-10 | 10 |
| 700-NHY-17 | 17 |
ティーアダプター
メイルブランチティー
| 型式 | 適合ホース | 接続ネジ | 二面幅 |
|---|---|---|---|
| – | (mm) | (インチ) | (mm) |
| – | D | R | SW |
| 700-NHTM-0406 | 4 | R1/8 | 11 |
| 700-NHTM-0408 | 4 | R1/4 | 14 |
| 700-NHTM-0506 | 5 | R1/8 | 11 |
| 700-NHTM-0508 | 5 | R1/4 | 14 |
| 700-NHTM-0606 | 6 | R1/8 | 11 |
| 700-NHTM-0608 | 6 | R1/4 | 14 |
| 700-NHTM-0610 | 6 | R3/8 | 17 |
| 700-NHTM-0612 | 6 | R1/2 | 22 |
| 700-NHTM-0806 | 8 | R1/8 | 11 |
| 700-NHTM-0808 | 8 | R1/4 | 14 |
| 700-NHTM-0810 | 8 | R3/8 | 17 |
| 700-NHTM-0812 | 8 | R1/2 | 22 |
| 700-NHTM-1008 | 10 | R1/4 | 14 |
| 700-NHTM-1010 | 10 | R3/8 | 17 |
| 700-NHTM-1012 | 10 | R1/2 | 22 |
| 700-NHTM-1020 | 10 | R3/4 | 27 |
| 700-NHTM-1208 | 12 | R1/4 | 14 |
| 700-NHTM-1210 | 12 | R3/8 | 17 |
| 700-NHTM-1212 | 12 | R1/2 | 22 |
| 700-NHTM-1220 | 12 | R3/4 | 27 |
| 700-NHTM-1410 | 14 | R3/8 | 17 |
| 700-NHTM-1412 | 14 | R1/2 | 22 |
| 700-NHTM-1420 | 14 | R3/4 | 27 |
| 700-NHTM-1612 | 16 | R1/2 | 22 |
| 700-NHTM-1620 | 16 | R3/4 | 27 |
| 700-NHTM-1912 | 19 | R1/2 | 22 |
| 700-NHTM-1920 | 19 | R3/4 | 27 |
T型
ユニオンティー
| 型式 | 適合ホース(mm) |
|---|---|
| – | D |
| 700-NHT-04 | 4 |
| 700-NHT-05 | 5 |
| 700-NHT-06 | 6 |
| 700-NHT-08 | 8 |
| 700-NHT-10 | 10 |
| 700-NHT-12 | 12 |
| 700-NHT-14 | 14 |
| 700-NHT-16 | 16 |
| 700-NHT-19 | 19 |
メスストレート
メス固定ストレート
| 型式 | 適合ホース(mm) | 接続ネジ(インチ) | 二面幅(mm) |
|---|---|---|---|
| – | D | R | SW |
| 700-NHFK-0506 | 5 | RC1/8 | 14 |
| 700-NHFK-0508 | 5 | RC1/4 | 17 |
| 700-NHFK-0510 | 5 | RC3/8 | 22 |
| 700-NHFK-0512 | 5 | RC1/2 | 26 |
| 700-NHFK-0606 | 6 | RC1/8 | 14 |
| 700-NHFK-0608 | 6 | RC1/4 | 17 |
| 700-NHFK-0610 | 6 | RC3/8 | 22 |
| 700-NHFK-0612 | 6 | RC1/2 | 26 |
| 700-NHFK-0806 | 8 | RC1/8 | 14 |
| 700-NHFK-0808 | 8 | RC1/4 | 17 |
| 700-NHFK-0810 | 8 | RC3/8 | 22 |
| 700-NHFK-0812 | 8 | RC1/2 | 26 |
| 700-NHFK-1008 | 10 | RC1/4 | 17 |
| 700-NHFK-1010 | 10 | RC3/8 | 22 |
| 700-NHFK-1012 | 10 | RC1/2 | 26 |
| 700-NHFK-1208 | 12 | RC1/4 | 17 |
| 700-NHFK-1210 | 12 | RC3/8 | 22 |
| 700-NHFK-1212 | 12 | RC1/2 | 26 |
| 700-NHFK-1410 | 14 | RC3/8 | 22 |
| 700-NHFK-1412 | 14 | RC1/2 | 26 |
| 700-NHFK-1612 | 16 | RC1/2 | 26 |
| 700-NHFK-1912 | 19 | RC1/2 | 26 |
メススイベルストレート
| 型式 | 適合ホース(mm) | 接続ネジ(インチ) | 二面幅(mm) |
|---|---|---|---|
| – | D | R | SW |
| 700-NHF-0406 | 4 | G1/8 | 13 |
| 700-NHF-0408 | 4 | G1/4 | 16 |
| 700-NHF-0506 | 5 | G1/8 | 13 |
| 700-NHF-0508 | 5 | G1/4 | 16 |
| 700-NHF-0510 | 5 | G3/8 | 20 |
| 700-NHF-0608 | 6 | G1/4 | 16 |
| 700-NHF-0610 | 6 | G3/8 | 20 |
| 700-NHF-0612 | 6 | G1/2 | 24 |
| 700-NHF-0808 | 8 | G1/4 | 16 |
| 700-NHF-0810 | 8 | G3/8 | 20 |
| 700-NHF-0812 | 8 | G1/2 | 24 |
| 700-NHF-0820 | 8 | G3/4 | 30 |
| 700-NHF-1010 | 10 | G3/8 | 20 |
| 700-NHF-1012 | 10 | G1/2 | 24 |
| 700-NHF-1020 | 10 | G3/4 | 30 |
| 700-NHF-1212 | 12 | G1/2 | 24 |
| 700-NHF-1220 | 12 | G3/4 | 30 |
| 700-NHF-1412 | 14 | G1/2 | 24 |
| 700-NHF-1420 | 14 | G3/4 | 30 |
| 700-NHF-1620 | 16 | G3/4 | 30 |
| 700-NHF-1920 | 19 | G3/4 | 30 |
その他
異径ユニオンティー
| 型式 | 適合ホース(mm)D1 | D2 |
|---|---|---|
| 700-NHRT-0504 | 5 | 4 |
| 700-NHRT-0605 | 6 | 5 |
| 700-NHRT-0806 | 8 | 6 |
| 700-NHRT-1008 | 10 | 8 |
| 700-NHRT-1210 | 12 | 10 |
| 700-NHRT-1412 | 14 | 12 |
| 700-NHRT-1614 | 16 | 14 |
| 700-NHRT-1916 | 19 | 16 |
フランジオスチーズ
| 型式 | 適合ホース(mm) | 接続ネジ(インチ) | 二面幅(mm) |
|---|---|---|---|
| – | D | R | SW |
| 700-NHTM-1012F | 10 | G1/2 | 22 |
異径ユニオンエルボ
| 型式 | 適合ホース(mm) | |
|---|---|---|
| – | D1 | D2 |
| 700-NHRE-0504 | 5 | 4 |
| 700-NHRE-0605 | 6 | 5 |
| 700-NHRE-0806 | 8 | 6 |
| 700-NHRE-1006 | 10 | 6 |
| 700-NHRE-1008 | 10 | 8 |
| 700-NHRE-1210 | 12 | 10 |
| 700-NHRE-1412 | 14 | 12 |
| 700-NHRE-1614 | 16 | 14 |
| 700-NHRE-1916 | 19 | 16 |
フランジオスエルボ
| 型式 | 適合ホース(mm) | 接続ネジ(インチ) | 二面幅(mm) |
|---|---|---|---|
| – | D | R | SW |
| 700-NHEM-1010F | 10 | G3/8 | 17 |
| 700-NHEM-1012F | 10 | G1/2 | 22 |
フランジオスストレート
| 型式 | 適合ホース(mm) | 接続ネジ(インチ) | 二面幅(mm) |
|---|---|---|---|
| – | D | R | SW |
| 700-NHM-1012F | 10 | G1/2 | 22 |
パネルオスストレート
| 型式 | 適合ホース(mm)D | 接続ネジ(インチ)R | 二面幅(mm)SW |
|---|---|---|---|
| 700-NHM-1012P | 10 | G1/2 | 27 |
