製品詳細
スパッタチューブ
T2087
312
- 特長
- 難燃性樹脂UL-94 （V-0相当品）を被覆、
耐スパッタ性に優れており火花の発生する環境に最適
※チューブ本体にはポリアミド系チューブを使用。
- 内径
- Min: 2.5mm ～ Max: 9mm
- 外径
- Min: 4mm ～ Max: 12mm
- 材質
- ナイロン（PA）
- 耐熱
- 〜90℃
- 色
- チューブ：ブラック、被覆：ダークグレー

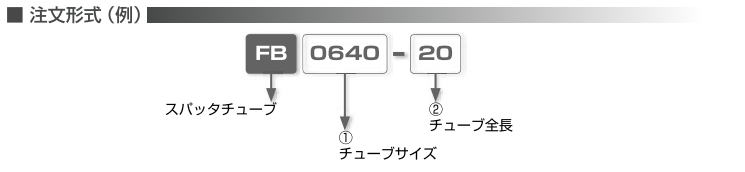

①.チューブサイズ（外径×内径）
| 記号 | 425 | 640 | 860 | 1075 | 1290 |
| 外径（mm） | φ4 | φ6 | φ8 | φ10 | φ12 |
| 内径（mm） | φ2.5 | φ4 | φ6 | φ7.5 | φ9 |
| 被覆外径（mm） | φ6 | φ8 | φ10 | φ12 | φ14 |
②チューブ全長
| 記号 | 20 | 100 |
| 全長（m） | 20 | 100 |
※.FB1290の標準全長は20mのみです。
※.スパッタチューブのチューブカラーはチューブ：黒、被覆：ダークグレーのみとなります。
被覆職にダークグレー以外を希望される場合、スパッタチューブを500ｍ以上注文された時に限り特注対応にて
下記の色を用意しております。
●特注対応色：赤、青、緑
■ 仕様
| 使用流体 | 空気、水(条件有※1～3)、熱媒体油(条件有※1～3) | ||
| 最高使用圧力(20℃ 65%RH時) | 1.0MPa（※4） | ||
| 使用真空圧力 | -100kPa | ||
| 使用温度範囲 | -15～90℃（凍結なきこと） | ||
| チューブカラー | ダークグレー（チューブカラーサンプル） | ||
※1.水、熱媒体油使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
※2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。
※3.ワンタッチ継手に接続して水、熱媒体油使用される際は、インサートリングを必ず使用してください。
※4.最高使用圧力は、20℃65％RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある
安全率を見てご使用ください。
■規格表
| コード | チューブ外径 | チューブ内径 | 被覆外径 | 被覆厚 | 標準全長 | 最小曲げ半径 | 質量 |
|---|---|---|---|---|---|---|---|
| （Φmm） | （Φmm） | （Φmm） | （mm) | （m） | （mm） | （g/m） | |
| FB 0425-□ | 4 | 2.5 | 6 | 1 | 20・100 | 21 | 33.5 |
| FB 0640-□ | 6 | 4 | 8 | 1 | 20・100 | 27 | 49 |
| FB 0860-□ | 8 | 6 | 10 | 1 | 20・100 | 42 | 65 |
| FB 1075-□ | 10 | 7.5 | 12 | 1 | 20・100 | 54 | 88 |
| FB 1290-20 | 12 | 9 | 14 | 1 | 20 | 60 | 113 |
