製品詳細

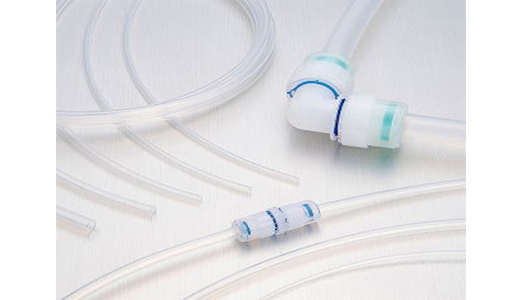

フッ素樹脂(PFA)チューブ
T1970
312
- 特長
- 耐薬品性、耐候性に優れ、化学、食品、医療、半導体などの分野に最適。
・耐薬品性に優れたフッ素樹脂(PFA)を採用。
・高度な内面平滑性、透明性、純粋性。
・広範囲な使用温度範囲。
・SUS316締付継手インチサイズとの併用に最適な
インチサイズを準標準品として用意。
・クリーンルーム包装仕様を用意。
クリーンエア清浄後、クリーンルーム(ISOクラス6相当)内にて包装。
使用流体:空気、水、薬品など
使用温度範囲:-65~260℃(凍結なきこと)
使用真空圧力:-100kPa
材質:PFA
- 内径
- Min: 4mm ~ Max: 16mm
- 外径
- Min: 2mm ~ Max: 13mm
- 材質
- フッ素樹脂(PFA)
- RoHS2
- 対応品
- 耐熱
- 〜260℃
- 色
- クリア、ブラック、クリアレッド、クリアブルー、クリアイエロー
◇お問い合わせ方法
<例>
SFT - 0640 - 20 - CR - C
① ② ③ ④ ⑤
(品名) (チューブサイズ) (チューブ全長) (チューブカラー) (包装仕様)
※型式番号の□にチューブ全長をご指定下さい。
① 品名 フッ素樹脂(PFA)チューブ /記号⇒SFT
② チューブサイズ(外径×内径)
ミリサイズ | |||||||||
記号 | 0420 | 0425 | 0640 | 0860 | 1075 | 1080 | 1290 | 1210 | 1613 |
外径 | φ4 | φ4 | φ6 | φ8 | φ10 | φ10 | φ12 | φ12 | φ16 |
内径 | φ2 | φ2.5 | φ4 | φ6 | φ7.5 | φ8 | φ9 | φ10 | φ13 |
インチサイズ | |||
記号 | 1/4 | 3/8 | 1/2 |
外径 | φ6.35 | φ9.53 | φ12.7 |
内径 | φ4.57 | φ6.99 | φ9.56 |
(単位:mm)
③ チューブ全長
記号 | 5 | 20 | 50 | 100 |
全長 | 5 | 20 | 50 | 100 |
(単位:m)
④ チューブカラー
記号 | C | B | CR | CB | CY |
チューブカラー | クリア | ブラック | クリアレッド | クリアブルー | クリアイエロー |
※インチサイズは、クリア・ブラックのみ選択可能です。
⑤ 包装仕様
記号 | 無記入 | -C |
包装仕様 | 通常包装 | クリーンルーム包装仕様 |
仕様
ミリサイズ | |||||||||
型式 | SFT0420 | SFT0425 | SFT0640 | SFT0860 | SFT1075 | SFT1080 | SFT1290 | SFT1210 | SFT1613 |
カラー | クリア、ブラック、クリアレッド、クリアブルー、クリアイエロー | ||||||||
使用流体 | 空気、水(条件有※1~3)、薬品など(条件有※4) | ||||||||
最高使用圧力 | 2.4 | 1.4 | 1 | 0.8 | 1 | 0.8 | |||
(MPa)※5 | |||||||||
使用真空圧力(KPa) | -100 | ||||||||
使用温度範囲(℃) | -65~260(凍結なきこと) | ||||||||
最小曲半径(JIS)(mm) | 7 | 14 | 27 | 40 | 50 | 47 | 67 | 94 | |
最小取付半径(バイス式)(mm) | 10 | 20 | 40 | 60 | 75 | 70 | 100 | 140 |
インチサイズ | |||
型式 | SFT1/4 | SFT3/8 | SFT1/2 |
カラー | クリア、ブラック | ||
使用流体 | 空気、水(条件有※1~3)、薬品など(条件有※4) | ||
最高使用圧力(MPa)※5 | 1 | ||
使用真空圧力(KPa) | -100 | ||
使用温度範囲(℃) | -65~260(凍結なきこと) | ||
最小曲半径(JIS)(mm) | 14 | 40 | 47 |
最小取付半径(バイス式)(mm) | 20 | 60 | 70 |
◇警告
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用下さい。
※2.異物や汚染物が混入していない日本国内の一般水道水は使用可能です。その他の水使用の場合は実機評価にてご確認下さい。
※3.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※4.薬品に使用する際は、お問い合わせ下さい。
※5.最高使用圧力は、20℃65%RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率をみてご使用下さい。
規格表
型式 | 外径(φmm) | 内径(φmm) | 標準全長(m) | |||
---|---|---|---|---|---|---|
SFT-0420-□-** | 4 | 2 | 5 | 20 | 50 | 100 |
SFT-0425-□-** | 4 | 2.5 | 5 | 20 | 50 | 100 |
SFT-0640-□-** | 6 | 4 | 5 | 20 | 50 | 100 |
SFT-0860-□-** | 8 | 6 | 5 | 20 | 50 | 100 |
SFT-1075-□-** | 10 | 7.5 | 5 | 20 | 50 | 100 |
SFT-1080-□-** | 10 | 8 | 5 | 20 | 50 | 100 |
SFT-1290-□-** | 12 | 9 | 5 | 20 | 50 | 100 |
SFT-1210-□-** | 12 | 10 | 5 | 20 | 50 | 100 |
SFT-1613-□-** | 16 | 13 | 5 | 20 | 50 | – |
SFT-1/4-□-** | 6.35 | 4.57 | 5 | 20 | 50 | 100 |
SFT-3/8-□-** | 9.53 | 6.99 | 5 | 20 | 50 | 100 |
SFT-1/2-□-** | 12.7 | 9.56 | 5 | 20 | 50 | 100 |
※□にはチューブ全長が入ります。 **にはチューブカラーが入ります。
:クリーンルーム包装仕様対応サイズ (φ16xφ13 サイズは対応できません。) |
