製品詳細

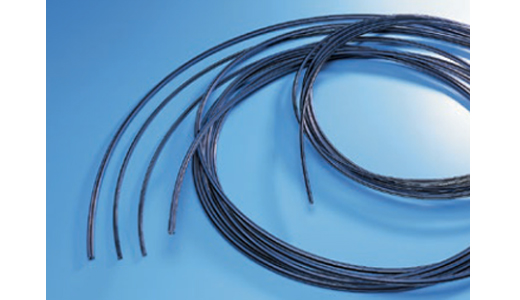

PFA外面導電性PFA-NEチューブ
T1910
26.106
- 特長

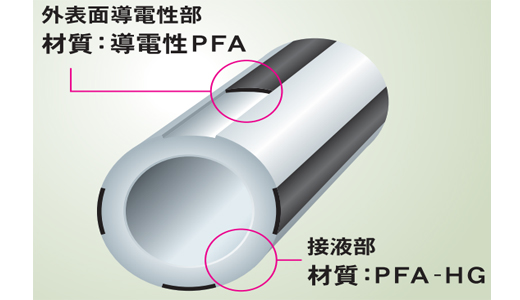

- PFA-NEチューブﾞは、当社PFAチューブの外表面部にストライプ状導電性PFA部を備えたチューブです。
導電性PFA部の遮蔽効果により、可燃性ガス雰囲気中からチューブ外表面への火花放電による火災事故防止に最適です。
■特徴
｢導電性PFA部の遮蔽効果により」
●着火危険に結び付くような火花放電を防止する。
●絶縁雰囲気中から放電によるチューブ絶縁破壊を防止する。
｢接液部はPFA-HGチューブであるため」
●フッ素イオンの溶出が少ない。
●薬液の透過、滞留が少ない。
●PFAと同じ耐薬品性・耐熱性・強度を備える。
「PFAチューブを遮蔽導体で被覆して帯電防止する場合と比較して」
●金属線、金属メッシュと比較して、腐食の心配がない。
●作業コスト・バラツキの解消。
- 用途
- ●引火しやすい有機溶剤（剥離液、アセトン、IPA、シンナー等）を使用する半導体製造装置での高純度薬液・ガス移送。
●静電気によるノイズを嫌う電子機器近傍での高純度薬液・ガス移送。
●遮蔽導体被覆して使用するPFAチューブの代替。
●体積個有抵抗率：5.3×102Ωーcm
- 内径
- Min: 2mm ～ Max: 22.22mm
- 外径
- Min: 3mm ～ Max: 25.4mm
- 材質
- フッ素樹脂（PFA）
- 耐熱
- 〜260℃
ミリサイズ
| コード | 内径 | 外径 | 導電性部（mm) | 25℃破壊圧力 | 最小曲げ半径 | 定尺 |
|---|---|---|---|---|---|---|
| (mm） | (mm) | 肉厚×幅×本 | （ＭPa） | （mm) | (m) | |
| 02-294-01 | 2 | 3 | 0.03×0.6×4 | 5.4 | 15 | 10 |
| 02-294-02 | 2 | 4 | 0.06×0.8×4 | 8.3 | 15 | 10 |
| 02-294-03 | 3 | 4 | 0.03×0.8×4 | 3.9 | 25 | 10 |
| 02-294-04 | 4 | 6 | 0.06×1.4×4 | 5.4 | 20 | 10 |
| 02-294-05 | 6 | 8 | 0.06×1.8×4 | 3.9 | 40 | 10 |
| 02-294-06 | 8 | 10 | 0.06×2.3×4 | 2.9 | 65 | 10 |
| 02-294-07 | 10 | 12 | 0.06×2.6×8 | 2.5 | 110 | 10 |
| 02-294-08 | 16 | 19 | 0.06×3.8×8 | 2.4 | 155 | 10 |
| 02-294-09 | 22 | 25 | 0.06×4.9×8 | 1.8 | 320 | 10 |
インチサイズ
| コード | 内径 | 外径 | 導電性部（mm) | 25℃破壊圧力 | 最小曲げ半径 | 定尺 |
|---|---|---|---|---|---|---|
| （mm) | （mm) | 肉厚×幅×本 | （MPa） | (mm) | (m) | |
| 02-294-10 | 2.17 | 3.17 | 0.03×0.6×4 | 5.3 | 15 | 10 |
| 02-294-11 | 4.35 | 6.35 | 0.06×1.5×4 | 4.9 | 20 | 10 |
| 02ｰ294-12 | 6.35 | 9.52 | 0.06×2.4×4 | 5.4 | 30 | 10 |
| 02-294-13 | 7.52 | 9.52 | 0.06×2.2×4 | 3.1 | 60 | 10 |
| 02-294-14 | 9.52 | 12.7 | 0.06×2.6×8 | 4.1 | 60 | 10 |
| 02-294-15 | 15.98 | 19.05 | 0.06×3.8×8 | 2.6 | 160 | 10 |
| 02-294-16 | 22.22 | 25.4 | 0.06×4.9×8 | 1.9 | 330 | 10 |
