製品詳細

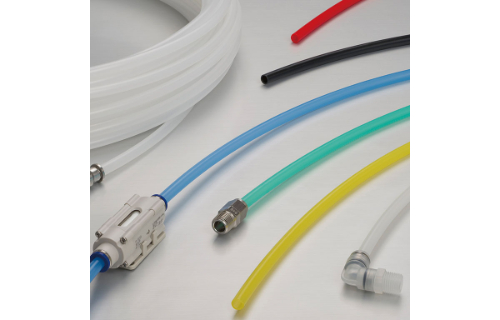

ポリオレフィンチューブ
T1895
312
- 特長
- ●クリーン環境での流量確保を重視する配管に最適。
●優れた耐水性。
●クリーンルーム包装仕様を用意。
※専用継手有り（PP製やSUS製）
詳細はお問い合わせ下さい。
使用流体：空気、水（条件有※1～※4）、
その他薬品など（条件有※5）
最高使用圧力（20℃65％RH時）：1.0MPa（※6）、
使用真空圧力：-100ｋPa
使用温度範囲：-15～80℃（凍結なきこと）
- 内径
- Min: 2.5mm ～ Max: 9.56mm
- 外径
- Min: 4mm ～ Max: 12.7mm
- 材質
- ポリオレフィン
- RoHS2
- 対応品
- 耐熱
- 〜80℃
- 色
- B：ブラック、CR：クリアレッド、CY：クリアイエロー、CG：クリアグリーン、 CB：クリアブルー、CW：クリアホワイト
寸法表（ミリサイズ）
| 型式 | 内径 | 外径 | 定尺 | 最小曲げ | チューブカラー（※※） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| (φmm) | (φmm) | （m） | 半径(mm) | B | CR | CY | CG | CB | CW | |
| CTA-0425-20-** | 2.5 | 4 | 20 | 7 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-0640-20-** | 4 | 6 | 20 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-0860-20-** | 6 | 8 | 20 | 23 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-1075-20-** | 7.5 | 10 | 20 | 27 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-1290-20-** | 9 | 12 | 20 | 33 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-0425-100-** | 2.5 | 4 | 100 | 7 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-0640-100-** | 4 | 6 | 100 | 12 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-0860-100-** | 6 | 8 | 100 | 23 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-1075-100-** | 7.5 | 10 | 100 | 27 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-1290-100-** | 9 | 12 | 100 | 33 | ○ | ○ | ○ | ○ | ○ | ○ |
※ クリーンルーム包装仕様を希望される場合、型式の最後に記号：-Cをご記入下さい。
※※.チューブカラー B：ブラック、CR：クリアレッド、CY：クリアイエロー、CG：クリアグリーン、CB：クリアブルー、CW：クリアホワイト
寸法表（インチサイズ）
| 型式 | 内径 | 外径 | 定尺 | 最小曲げ | チューブカラー（※※） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| (φmm) | (φmm) | （m） | 半径(mm) | B | CR | CY | CG | CB | CW | |
| CTA-1/4-20-** | 4.57 | 6.35 | 20 | 15 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-3/8-20-** | 6.99 | 9.53 | 20 | 27 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-1/2-20-** | 9.56 | 12.7 | 20 | 33 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-1/4-100-** | 4.57 | 6.35 | 100 | 15 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-3/8-100-** | 6.99 | 9.53 | 100 | 27 | ○ | ○ | ○ | ○ | ○ | ○ |
| CTA-1/2-100-** | 9.56 | 12.7 | 100 | 33 | ○ | ○ | ○ | ○ | ○ | ○ |
※ クリーンルーム包装仕様を希望される場合、型式の最後に記号：-Cをご記入下さい。
※※.チューブカラー B：ブラック、CR：クリアレッド、CY：クリアイエロー、CG：クリアグリーン、CB：クリアブルー、CW：クリアホワイト
※）ミリサイズの4×2.5はインチサイズの5/32×0.098、
ミリサイズの8×6はインチサイズの5/16×0.236として使用できます。
必ずご確認ください
※1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用して下さい。
※2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせ下さい。
※3.ワンタッチ継手に接続して水、液体使用される際は、インサートリングを必ず使用して下さい。
※4.水使用の場合、チューブが変色することがありますが、性能への影響はございません。
※5.薬品に使用する際は、お問い合わせ下さい。
※6.最高使用圧力は、20℃65％RH時の値です。その他の温度の場合は、破壊圧力曲線から十分余裕のある安全率を見てご使用
下さい。
