製品詳細

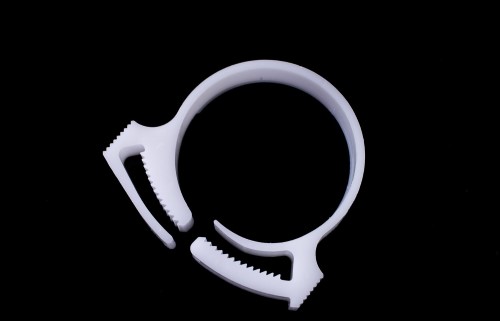

スナッパーチューブバンド
T1855
237
- 特長
- ● コネクターへチューブやホースを完全に接続した状態で、その外径が使用範囲内に該当するものを選択します。
● 取り付け場所が円筒状でない場合は、締め付け強度が保てません。
● ネジ不要のワンタッチ方式で取り付けと取り外しができ、別売専用工具で再利用も可能
※但し専用工具はSNP010とSNP015には対応していません。
■ 材質
オール白色デルリン(アセタール樹脂)製の一体成型
- 耐熱
- 〜95℃
- 色
- 白

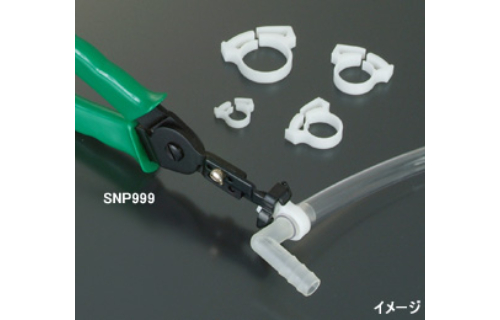

■専用工具
| 型式 | スナッパー専用工具(SNP020～160共通)-1個入 |
|---|---|
| SNP999 |
※SNP010とSNP015には対応していません。
■バンド
| 型式 | 使用範囲(φmm) | サイズ(mm) | カム | |||
|---|---|---|---|---|---|---|
| A(最小)～B(最大) | C | D | E | F | 歯数 | |
| SNP010 | 6.0～6.5 | 3.8 | 1 | 11.5 | 8.1 | 12 |
| SNP015 | 8.0～8.5 | 3.7 | 1.4 | 14.9 | 10.4 | |
| SNP020 | 9.0～10.0 | 5.9 | 1.7 | 17.1 | 12 | |
| SNP040 | 10.5～11.5 | 5.8 | 1.6 | 18.4 | 13.1 | |
| SNP060 | 11.5～13.0 | 5.9 | 1.7 | 20.9 | 14.1 | 14 |
| SNP080 | 13.0～15.0 | 5.9 | 1.8 | 23.7 | 15.4 | 16 |
| SNP100 | 15.0～16.5 | 5.9 | 1.7 | 25.9 | 16.8 | |
| SNP120 | 16.0～18.0 | 5.9 | 1.8 | 26.5 | 17 | 18 |
| SNP140 | 18.0～20.5 | 5.9 | 1.7 | 29.5 | 18.8 | |
| SNP160 | 19.5～21.5 | 5.9 | 1.6 | 30.3 | 19.8 | |
| SNP180 | 20.0～23.0 | 6.1 | 1.8 | 33.4 | 21.4 | 22 |
| SNP190 | 22.5～25.5 | 5.9 | 1.6 | 35.4 | 24 | |
| SNP240 | 25.5～28.5 | 7.4 | 1.7 | 38.4 | 26 | |
| SNP280 | 28.5～32.5 | 7.4 | 1.7 | 40.3 | 24.9 | 26 |
